Coude

Nombre de modèles 3D générés: 45
Faites une recherche: si le modèle n'existe pas, la génération à la demande sera proposée

Catégorie: technique

gizmo

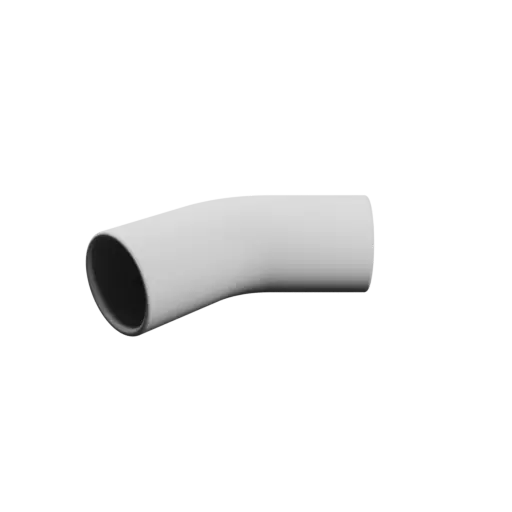

Exemple d'un modèle 3D généré par ce template
(modèle #1355)

Photos de quelques modèles imprimés

coude
#1369
coude
#1370
coude
#1350
coude
#1379
coude
#1368
coude
#1367
Mots-clés: coude, raccord coudé, coude mâle-mâle, coude femelle-femelle, coude mâle-femelle

Recherche

Si le modèle n'existe pas, la génération à la demande vous sera proposée.
Renseignez au moins un champ.

nom unité Recherche
#1 diamètre extérieur mm
#2 diamètre intérieur mm
#3 angle °
#4 filets sur les extrémités 0,1

Autres informations

  • La longueur des tronçons droits est égale au diamètre externe du tube.
  • Le rayon de l'arc est égal au diamètre externe du tube.
  • Si l'option de filets sur les extrémités est activée, le rayon du filet appliqué à l'intérieur et à l'extérieur du tube est égal à la moitié de l'épaisseur de paroi moins 0,4 mm, sans jamais dépasser 3 mm.
illustration des paramètres coude
