Grille de ventilation ronde
Nombre de modèles 3D générés: 74
Catégorie: technique
Loading...
(modèle #1349)

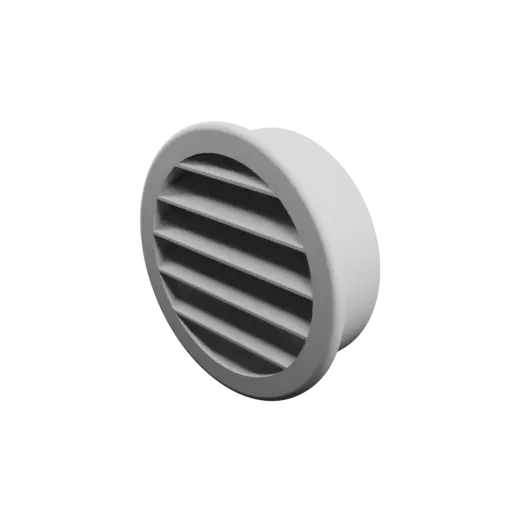

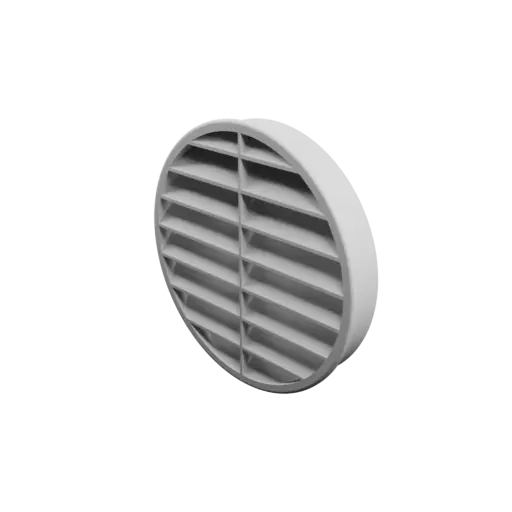

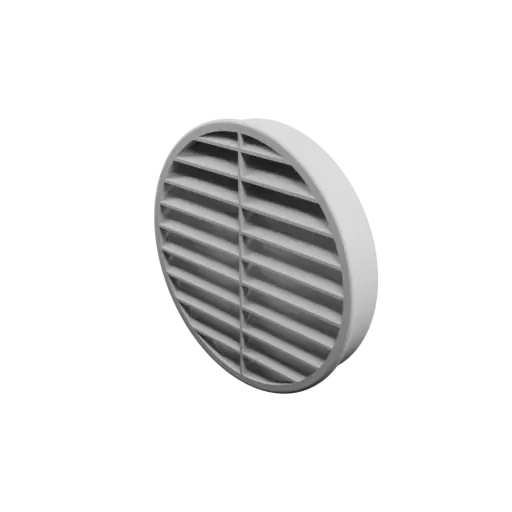

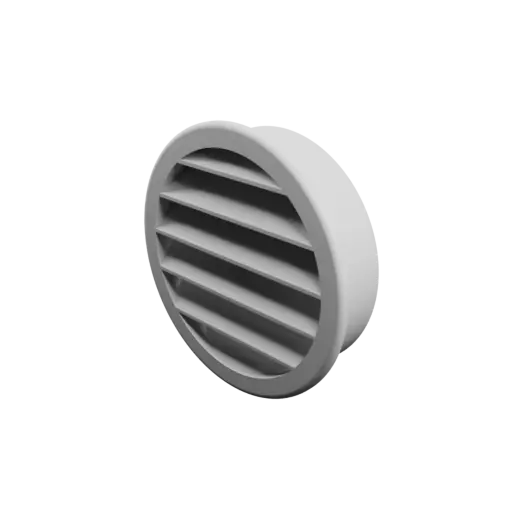

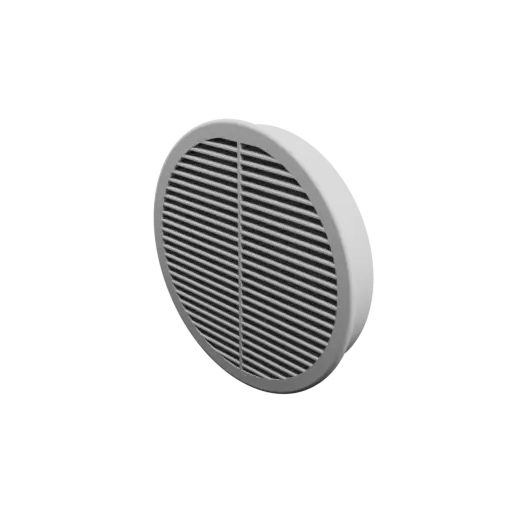

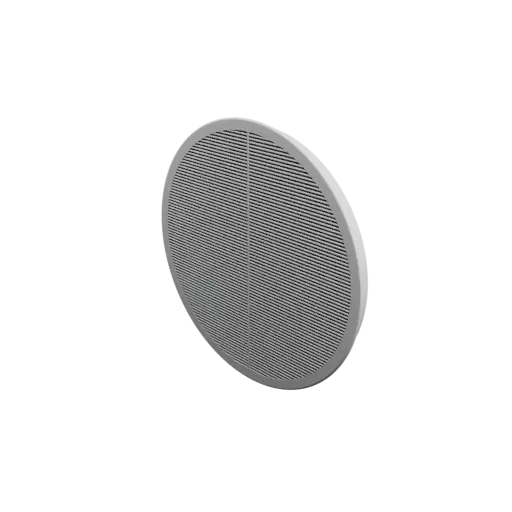

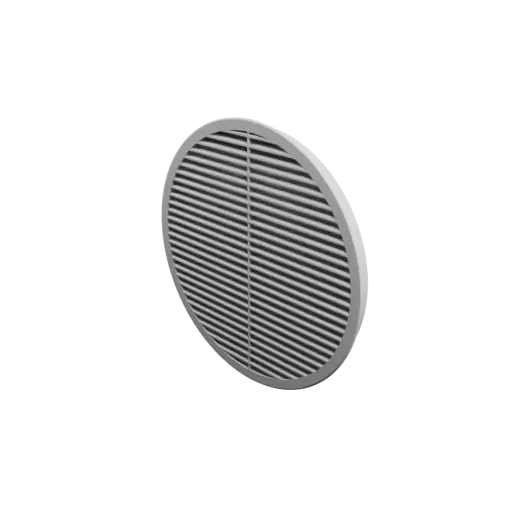

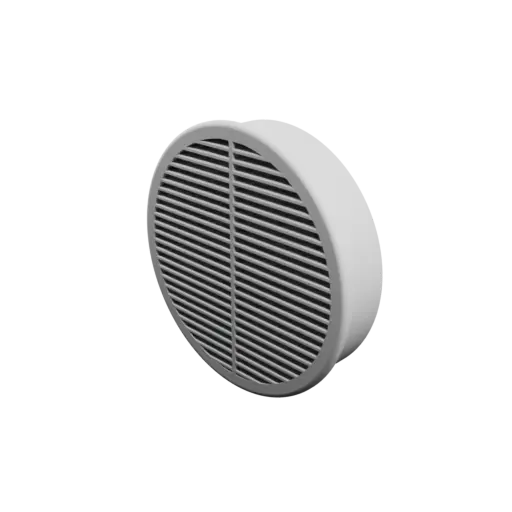

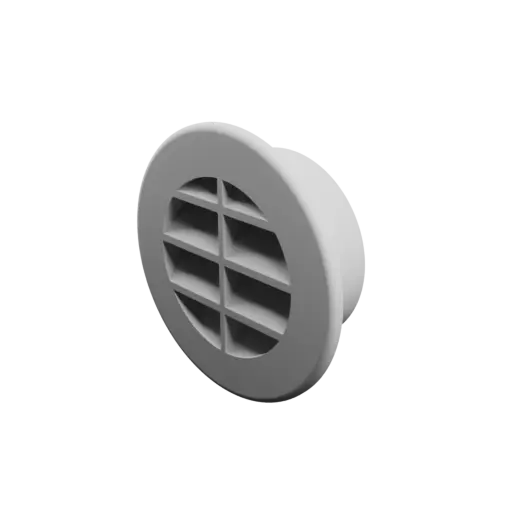

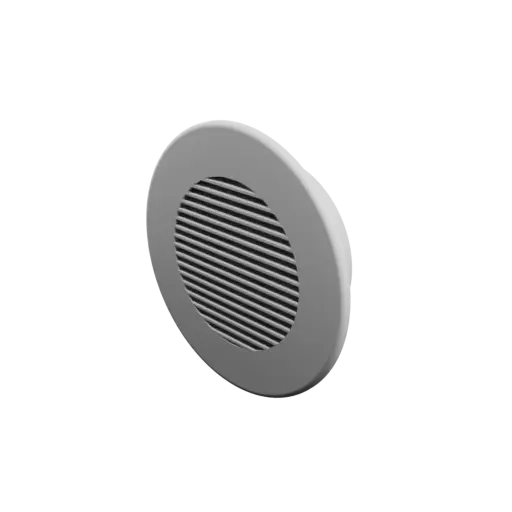

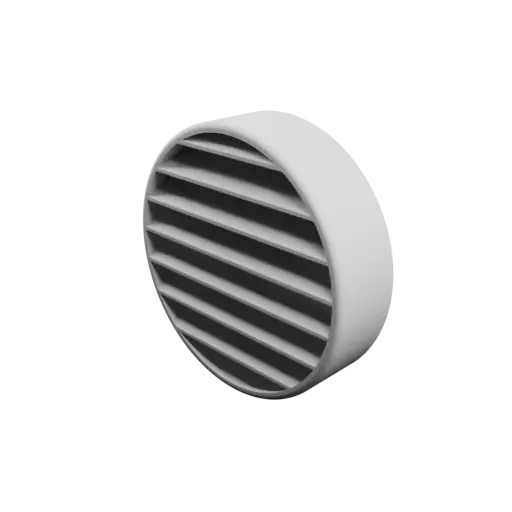

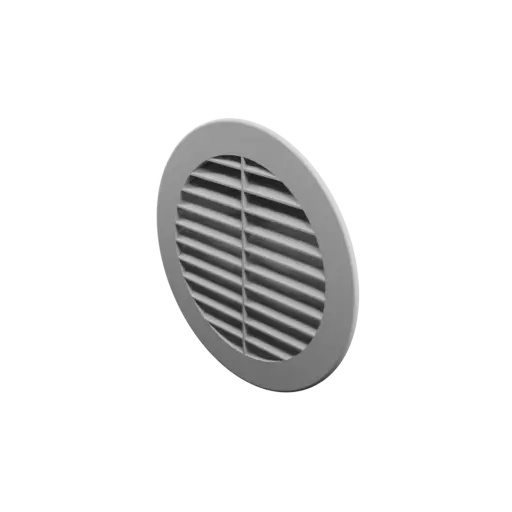

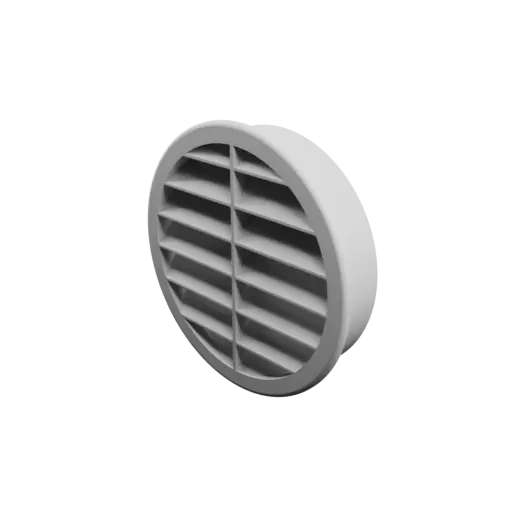

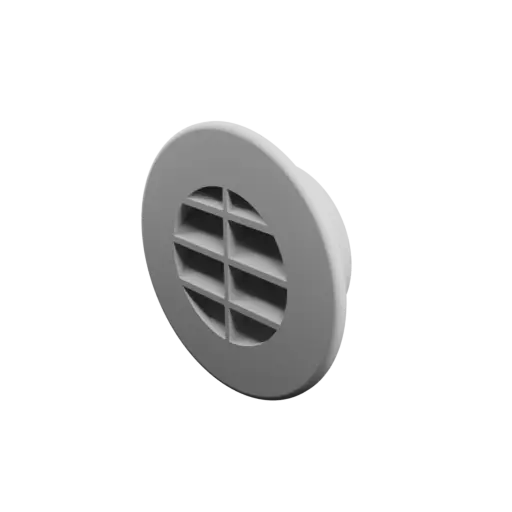

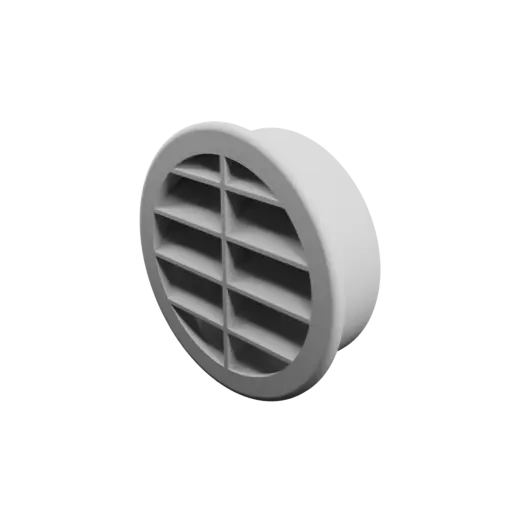

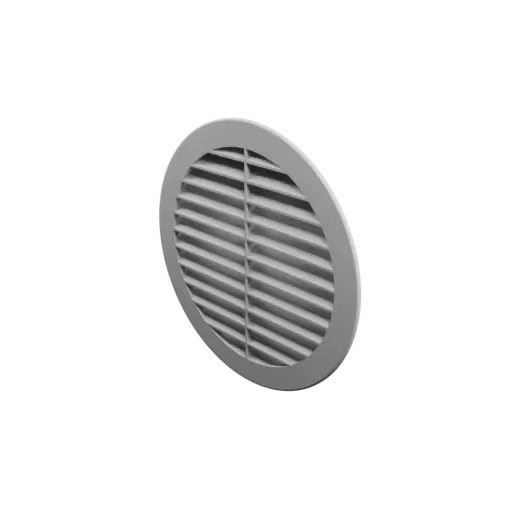

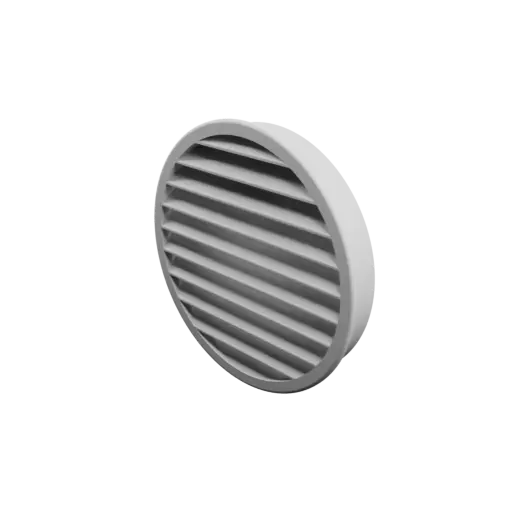

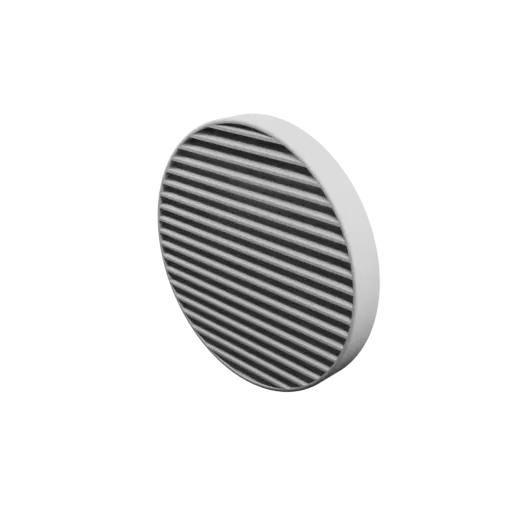

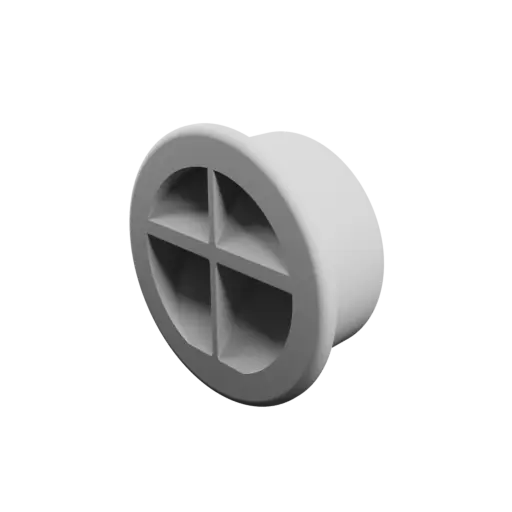

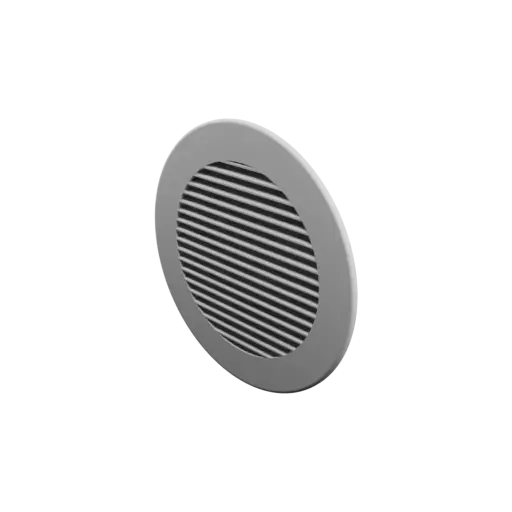

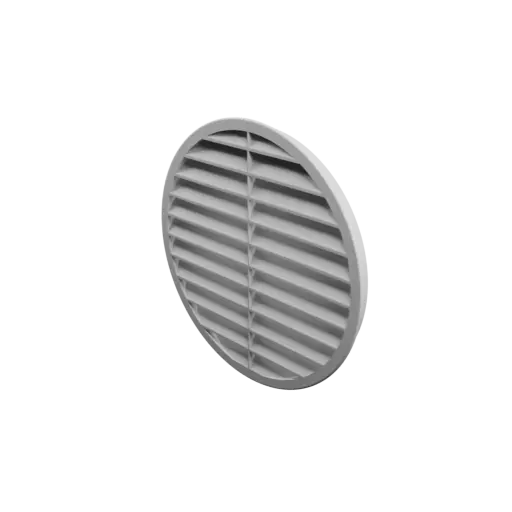

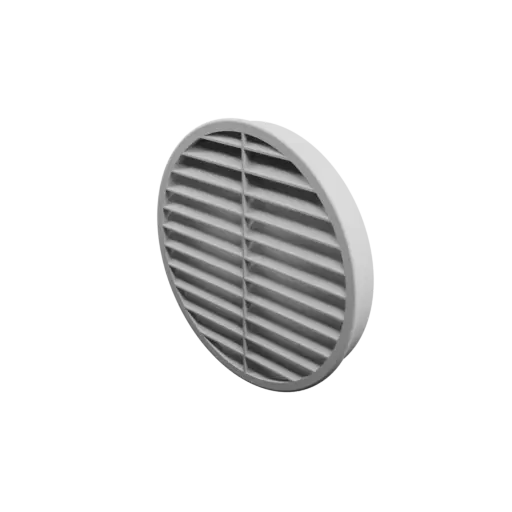

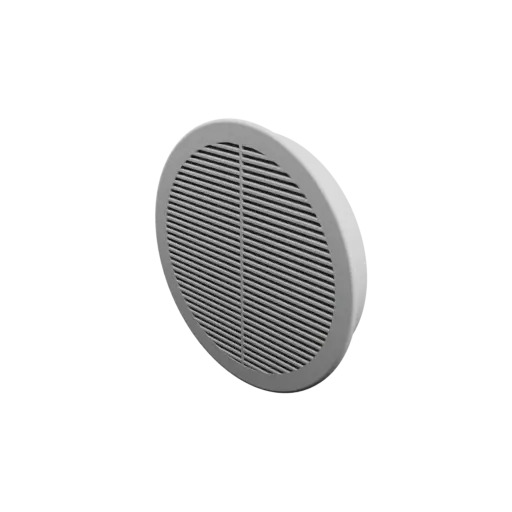

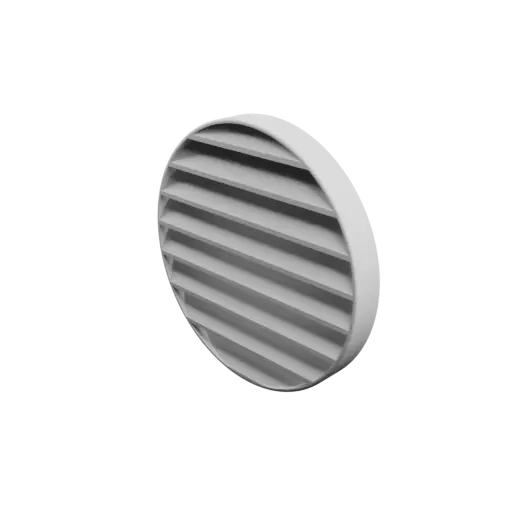

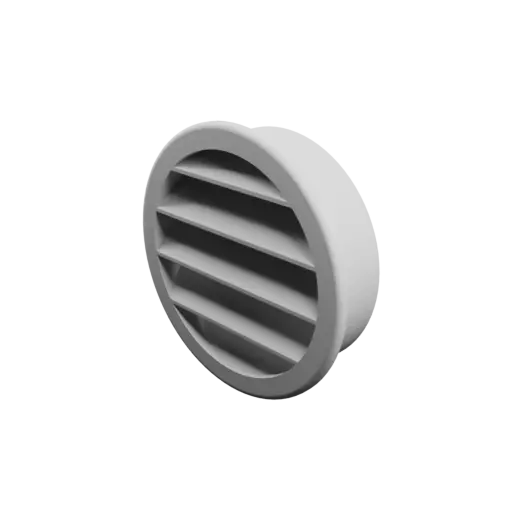

Photos de quelques modèles imprimés

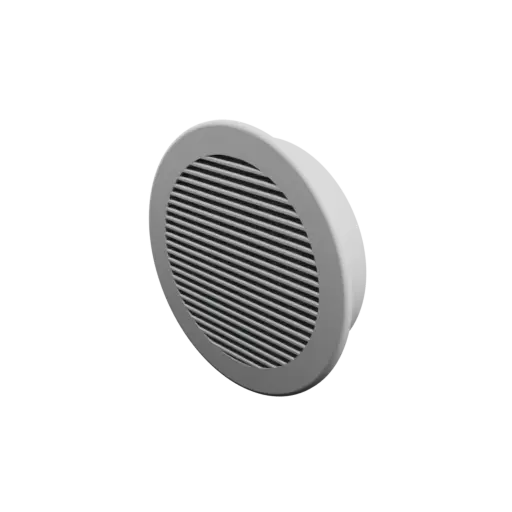

Ce template génère des grilles de ventilation rondes, aussi appelées bouches d'aération circulaires.
Le paramètre principal est le diamètre mâle d'insertion. Il correspond au diamètre interne du tube qui recevra la grille d'aération.
Il est possible de choisir l'angle des ailettes, de 10° à 60°. 45° est un bon compromis. Si vous optez pour un angle moins fort, le flux sera amélioré. Si vous optez pour un angle plus élevé, la protection face aux intempéries (pluie) sera meilleure.
L'épaisseur des ailettes et la largeur du rebord sont aussi paramétrables. Vous avez également la possibilité ou non d'inclure un renfort central, notamment utile sur les gros diamètres et/ou les épaisseurs d'ailettes faibles.
Le point fort de ce template est de générer des ailettes qui ne se chevauchent jamais quel que soit l'angle choisi (ce qui optimise le flux), tout en assurant tout de même une opacité presque totale dans l'axe.
Des arrondis (filets) facilitent l'insertion de la bouche dans le tube et améliorent l'écoulement du flux d'air au niveau des ailettes et du renfort central le cas échéant.
Pour finir, l'esthétique n'est pas en reste avec un positionnement optimisé des ailettes sur la hauteur.
Mots-clés: grille d'aération, grille de ventilation, bouche d'aération, bouche de ventilation, bouche d'aération ronde, grille d'aération circulaire, grille de circulation d’air, bouche de prise d'air, bouche d'extraction, évent
Recherche
Si le modèle n'existe pas, la génération à la demande vous sera proposée.
Renseignez au moins un champ.
Autres informations
-
2025-07-30 (last model before revision: #1298) :
Fillet on the slats and the central reinforcement, if present, have been updated from 0.4 to 0.3.
-
2025-07-26 (last model before revision: #1264) :
Fillets on the insertion side have been updated from 0.8 to 1.0.
- L'épaisseur totale de la bouche est de 25 mm.
- Quels que soient les paramètres, les ailettes ne se chevauchent jamais. Cela assure un flux optimal. Pour autant, les ailettes constituent un écran presque opaque dans l'axe.
- Les ailettes sont en fait formées par des parallélogrammes et non des rectangles. Cela assure une meilleure imprimabilité.
- Les ailettes et le renfort central (le cas échéant) présentent un filet de 0,40 mm sur toutes les arêtes. Cela améliore le flux et évite les éventuels sifflements.
- La collerette, si elle existe, mesure 3 mm d'épaisseur et dispose d'un filet de 2 mm pour le rendu esthétique.
- La zone d'insertion mâle est épaisse de 3 mm et présente un filet de 1 mm sur les deux arêtes pour faciliter l'insertion dans le logement prévu.
- Le renfort central, si présent, mesure 2 mm d'épaisseur et s'étend sur toute la largeur projetée des ailettes.

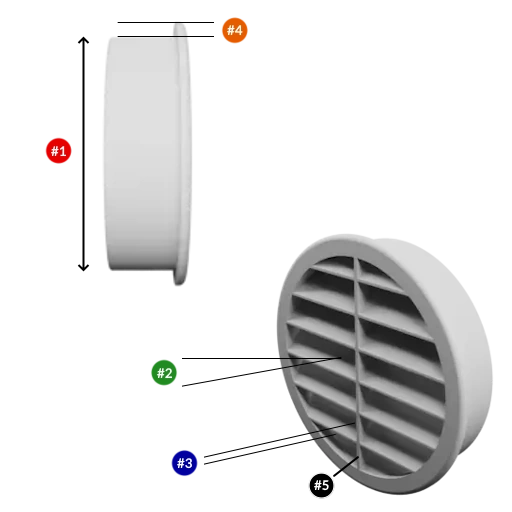

Illustration des paramètres
Catégories
Derniers modèles générés par ce template

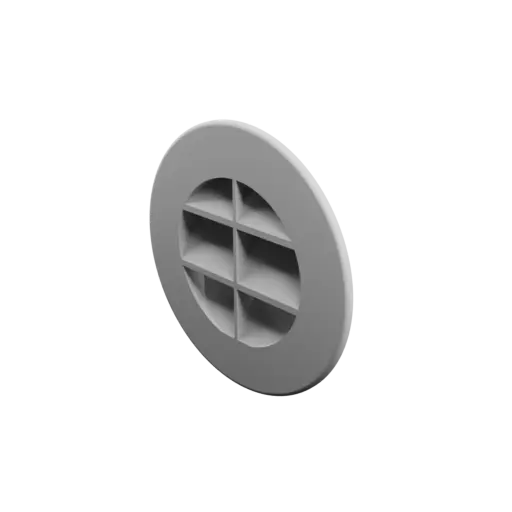

Grille d'aération ronde ∅ 80 mm, angle des ailettes : 60° avec renfort central (📦 #1777)
1 objet(s) - format STL
Modèle d'une grille d'aération ronde au format STL. Son diamètre mâle est de 80 mm. Les ailettes présentent un angle marqué de 60° et une forte épaisseur de 2.4 mm. Un renfort central sécurise les ailettes. Ce modèle 3D de bouche d'aération présente une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 80 | mm |
| angle des ailettes | 60 | ° |
| épaisseur des ailettes | 2.4 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 100 mm, angle des ailettes : 30° (📦 #1774)
1 objet(s) - format STL
Modèle 3D d'une bouche de ventilation circulaire au format STL. Son diamètre mâle est de 100 mm. Les ailettes présentent un faible angle de 30° et une faible épaisseur de 1.6 mm. Ce modèle de bouche d'aération présente un rebord fin de 5 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 100 | mm |
| angle des ailettes | 30 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 5 | mm |
| renfort central | 0 |
Grille d'aération ronde ∅ 125 mm, angle des ailettes : 45° avec renfort central (📦 #1773)
1 objet(s) - format STL
Fichier d'une grille de ventilation ronde au format STL. Son diamètre d'insertion mesure 125 mm. Les ailettes présentent un angle de 45° et une faible épaisseur de 1.5 mm. Un renfort vertical centré solidifie les ailettes. Ce modèle de bouche de ventilation présente un rebord marqué de 20 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 125 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.5 | mm |
| largeur du rebord | 20 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 71.2 mm, angle des ailettes : 45° avec renfort central (📦 #1739)
1 objet(s) - format STL
Fichier d'une grille de ventilation circulaire au format STL. Son diamètre mâle est de 71.2 mm. Les ailettes présentent un angle de 45° et une faible épaisseur de 1.6 mm. Un renfort central solidifie les ailettes. Ce modèle 3D de grille d'aération présente un rebord de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 71.2 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 50 mm, angle des ailettes : 35° (📦 #1708)
1 objet(s) - format STL
Modèle d'une grille de ventilation ronde au format STL. Son diamètre mâle mesure 50 mm. Les ailettes présentent un angle de 35° et une faible épaisseur de 1.4 mm. Ce modèle 3D de grille d'aération présente un rebord fin de 1 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 50 | mm |
| angle des ailettes | 35 | ° |
| épaisseur des ailettes | 1.4 | mm |
| largeur du rebord | 1 | mm |
| renfort central | 0 |
Grille d'aération ronde ∅ 150 mm, angle des ailettes : 30° (📦 #1707)
1 objet(s) - format STL
Fichier 3D d'une bouche d'aération circulaire au format STL. Son diamètre d'insertion est de 150 mm. Les ailettes présentent un faible angle de 30° et une faible épaisseur de 1.6 mm. Ce modèle 3D de bouche d'aération possède un fin rebord de 5 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 150 | mm |
| angle des ailettes | 30 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 5 | mm |
| renfort central | 0 |
Grille d'aération ronde ∅ 123 mm, angle des ailettes : 60° (📦 #1689)
1 objet(s) - format STL
Design 3D d'une grille d'aération ronde au format STL. Son diamètre d'insertion est de 123 mm. Les ailettes présentent un angle marqué de 60° et une forte épaisseur de 2.4 mm. Ce modèle 3D de grille d'aération présente un grand rebord de 20 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 123 | mm |
| angle des ailettes | 60 | ° |
| épaisseur des ailettes | 2.4 | mm |
| largeur du rebord | 20 | mm |
| renfort central | 0 |
Grille d'aération ronde ∅ 135 mm, angle des ailettes : 60° avec renfort central (📦 #1687)
1 objet(s) - format STL
Fichier 3D d'une bouche de ventilation circulaire au format STL. Son diamètre mâle est de 135 mm. Les ailettes présentent un angle marqué de 60° et une forte épaisseur de 2.4 mm. Un renfort vertical centré renforce les ailettes. Ce modèle de grille d'aération possède un rebord de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 135 | mm |
| angle des ailettes | 60 | ° |
| épaisseur des ailettes | 2.4 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 180 mm, angle des ailettes : 45° avec renfort central (📦 #1678)
1 objet(s) - format STL
Design 3D d'une bouche de ventilation circulaire au format STL. Son diamètre d'insertion mesure 180 mm. Les ailettes présentent un angle de 45° et une forte épaisseur de 2 mm. Un renfort vertical sécurise les ailettes. Ce modèle 3D de bouche d'aération présente un fin rebord de 3 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 180 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 2 | mm |
| largeur du rebord | 3 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 50 mm, angle des ailettes : 30° avec renfort central (📦 #1647)
1 objet(s) - format STL
Modèle 3D d'une bouche de ventilation circulaire au format STL. Son diamètre mâle mesure 50 mm. Les ailettes présentent un faible angle de 30° et une forte épaisseur de 2.4 mm. Un renfort vertical centré solidifie les ailettes. Ce modèle 3D de bouche de ventilation possède un rebord de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 50 | mm |
| angle des ailettes | 30 | ° |
| épaisseur des ailettes | 2.4 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 300 mm, angle des ailettes : 60° (📦 #1589)
1 objet(s) - format STL
Design 3D d'une bouche d'aération circulaire au format STL. Son diamètre d'insertion mesure 300 mm. Les ailettes présentent un angle marqué de 60° et une faible épaisseur de 1.4 mm. Ce modèle 3D de bouche de ventilation possède un grand rebord de 20 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 300 | mm |
| angle des ailettes | 60 | ° |
| épaisseur des ailettes | 1.4 | mm |
| largeur du rebord | 20 | mm |
| renfort central | 0 |
Grille d'aération ronde ∅ 104.6 mm, angle des ailettes : 45° avec renfort central (📦 #1582)
1 objet(s) - format STL
Modèle d'une grille de ventilation ronde au format STL. Son diamètre mâle mesure 104.6 mm. Les ailettes présentent un angle de 45° et une faible épaisseur de 1.6 mm. Un renfort vertical renforce les ailettes. Ce modèle 3D de grille de ventilation présente un rebord fin de 5 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 10... | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 5 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 50 mm, angle des ailettes : 10° avec renfort central (📦 #1577)
1 objet(s) - format STL (5.0/5) 1 vote(s)
Fichier d'une bouche de ventilation ronde au format STL. Son diamètre mâle est de 50 mm. Les ailettes présentent un faible angle de 10° et une forte épaisseur de 2 mm. Un renfort central renforce les ailettes. Ce modèle 3D de grille de ventilation possède une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 50 | mm |
| angle des ailettes | 10 | ° |
| épaisseur des ailettes | 2 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 80 mm, angle des ailettes : 30° avec renfort central (📦 #1562)
1 objet(s) - format STL
Modèle 3D d'une grille d'aération ronde au format STL. Son diamètre d'insertion mesure 80 mm. Les ailettes présentent un faible angle de 30° et une forte épaisseur de 2.2 mm. Un renfort central solidifie l'ensemble. Ce modèle 3D de bouche de ventilation présente un rebord de 8 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 80 | mm |
| angle des ailettes | 30 | ° |
| épaisseur des ailettes | 2.2 | mm |
| largeur du rebord | 8 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 90 mm, angle des ailettes : 35° avec renfort central (📦 #1558)
1 objet(s) - format STL
Design 3D d'une grille d'aération circulaire au format STL. Son diamètre mâle est de 90 mm. Les ailettes présentent un angle de 35° et une forte épaisseur de 2.4 mm. Un renfort vertical renforce les ailettes. Ce modèle 3D de bouche d'aération présente un rebord marqué de 18 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 90 | mm |
| angle des ailettes | 35 | ° |
| épaisseur des ailettes | 2.4 | mm |
| largeur du rebord | 18 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 60 mm, angle des ailettes : 60° avec renfort central (📦 #1517)
1 objet(s) - format STL
Design 3D d'une bouche d'aération circulaire au format STL. Son diamètre d'insertion mesure 60 mm. Les ailettes présentent un angle marqué de 60° et une faible épaisseur de 1.5 mm. Un renfort vertical centré renforce l'ensemble. Ce modèle 3D de bouche d'aération possède un grand rebord de 20 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 60 | mm |
| angle des ailettes | 60 | ° |
| épaisseur des ailettes | 1.5 | mm |
| largeur du rebord | 20 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 60 mm, angle des ailettes : 45° avec renfort central (📦 #1499)
1 objet(s) - format STL (5.0/5) 1 vote(s)
Modèle d'une bouche de ventilation ronde au format STL. Son diamètre d'insertion mesure 60 mm. Les ailettes présentent un angle de 45° et une forte épaisseur de 2 mm. Un renfort vertical renforce l'ensemble. Ce modèle 3D de grille de ventilation possède un rebord fin de 5 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 60 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 2 | mm |
| largeur du rebord | 5 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 90 mm, angle des ailettes : 35° avec renfort central (📦 #1492)
1 objet(s) - format STL
Modèle 3D d'une bouche de ventilation ronde au format STL. Son diamètre d'insertion mesure 90 mm. Les ailettes présentent un angle de 35° et une forte épaisseur de 2.4 mm. Un renfort vertical solidifie l'ensemble. Ce modèle 3D de grille d'aération possède une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 90 | mm |
| angle des ailettes | 35 | ° |
| épaisseur des ailettes | 2.4 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 105 mm, angle des ailettes : 45° avec renfort central (📦 #1491)
1 objet(s) - format STL
Fichier 3D d'une bouche de ventilation ronde au format STL. Son diamètre mâle mesure 105 mm. Les ailettes présentent un angle de 45° et une faible épaisseur de 1.5 mm. Un renfort vertical sécurise les ailettes. Ce modèle 3D de bouche de ventilation présente un rebord marqué de 20 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 105 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.5 | mm |
| largeur du rebord | 20 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 152 mm, angle des ailettes : 30° avec renfort central (📦 #1481)
1 objet(s) - format STL
Modèle 3D d'une grille de ventilation ronde au format STL. Son diamètre d'insertion mesure 152 mm. Les ailettes présentent un faible angle de 30° et une forte épaisseur de 2 mm. Un renfort vertical centré sécurise l'ensemble. Ce modèle de grille d'aération présente une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 152 | mm |
| angle des ailettes | 30 | ° |
| épaisseur des ailettes | 2 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 100 mm, angle des ailettes : 40° (📦 #1473)
1 objet(s) - format STL
Fichier 3D d'une bouche d'aération ronde au format STL. Son diamètre d'insertion est de 100 mm. Les ailettes présentent un angle de 40° et une faible épaisseur de 1.4 mm. Ce modèle de bouche d'aération présente une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 100 | mm |
| angle des ailettes | 40 | ° |
| épaisseur des ailettes | 1.4 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 0 |
Grille d'aération ronde ∅ 100 mm, angle des ailettes : 60° avec renfort central (📦 #1472)
1 objet(s) - format STL
Design d'une grille de ventilation ronde au format STL. Son diamètre mâle mesure 100 mm. Les ailettes présentent un angle marqué de 60° et une faible épaisseur de 1.6 mm. Un renfort vertical centré solidifie les ailettes. Ce modèle 3D de bouche de ventilation possède une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 100 | mm |
| angle des ailettes | 60 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 125 mm, angle des ailettes : 45° avec renfort central (📦 #1464)
1 objet(s) - format STL
Design 3D d'une grille d'aération circulaire au format STL. Son diamètre mâle est de 125 mm. Les ailettes présentent un angle de 45° et une forte épaisseur de 2 mm. Un renfort vertical centré renforce les ailettes. Ce modèle 3D de bouche d'aération possède une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 125 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 2 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 152 mm, angle des ailettes : 30° avec renfort central (📦 #1441)
1 objet(s) - format STL
Modèle 3D d'une bouche d'aération circulaire au format STL. Son diamètre d'insertion mesure 152 mm. Les ailettes présentent un faible angle de 30° et une forte épaisseur de 2.4 mm. Un renfort central solidifie l'ensemble. Ce modèle 3D de grille de ventilation possède un rebord fin de 5 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 152 | mm |
| angle des ailettes | 30 | ° |
| épaisseur des ailettes | 2.4 | mm |
| largeur du rebord | 5 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 50 mm, angle des ailettes : 45° avec renfort central (📦 #1436)
1 objet(s) - format STL
Design 3D d'une bouche de ventilation ronde au format STL. Son diamètre mâle mesure 50 mm. Les ailettes présentent un angle de 45° et une forte épaisseur de 1.8 mm. Un renfort vertical centré renforce l'ensemble. Ce modèle 3D de grille d'aération possède une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 50 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.8 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 60 mm, angle des ailettes : 60° avec renfort central (📦 #1433)
1 objet(s) - format STL
Modèle d'une grille d'aération circulaire au format STL. Son diamètre mâle est de 60 mm. Les ailettes présentent un angle marqué de 60° et une faible épaisseur de 1.5 mm. Un renfort vertical centré solidifie les ailettes. Ce modèle 3D de bouche de ventilation présente un rebord marqué de 15 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 60 | mm |
| angle des ailettes | 60 | ° |
| épaisseur des ailettes | 1.5 | mm |
| largeur du rebord | 15 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 55 mm, angle des ailettes : 30° avec renfort central (📦 #1429)
1 objet(s) - format STL
Modèle d'une grille d'aération circulaire au format STL. Son diamètre mâle mesure 55 mm. Les ailettes présentent un faible angle de 30° et une faible épaisseur de 1.6 mm. Un renfort vertical sécurise les ailettes. Ce modèle de bouche d'aération possède un grand rebord de 20 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 55 | mm |
| angle des ailettes | 30 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 20 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 168 mm, angle des ailettes : 45° avec renfort central (📦 #1428)
1 objet(s) - format STL
Modèle d'une grille de ventilation circulaire au format STL. Son diamètre mâle est de 168 mm. Les ailettes présentent un angle de 45° et une faible épaisseur de 1.4 mm. Un renfort vertical renforce l'ensemble. Ce modèle 3D de grille de ventilation possède une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 168 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.4 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 168 mm, angle des ailettes : 45° avec renfort central (📦 #1427)
1 objet(s) - format STL
Modèle 3D d'une grille de ventilation ronde au format STL. Son diamètre mâle est de 168 mm. Les ailettes présentent un angle de 45° et une faible épaisseur de 1.6 mm. Un renfort vertical solidifie l'ensemble. Ce modèle de grille de ventilation présente une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 168 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
Grille d'aération ronde ∅ 250 mm, angle des ailettes : 45° avec renfort central (📦 #1422)
1 objet(s) - format STL
Design 3D d'une grille d'aération circulaire au format STL. Son diamètre mâle est de 250 mm. Les ailettes présentent un angle de 45° et une faible épaisseur de 1.6 mm. Un renfort vertical centré solidifie l'ensemble. Ce modèle de bouche d'aération présente une collerette de 10 mm.
| Paramètre | Valeur | Unité |
|---|---|---|
| diamètre mâle | 250 | mm |
| angle des ailettes | 45 | ° |
| épaisseur des ailettes | 1.6 | mm |
| largeur du rebord | 10 | mm |
| renfort central | 1 |
