Modèles 3D d'adaptateur de tube en ligne
Premier modèle: 2025-06-16
Nombre de modèles 3D générés: 1536
Catégorie: technique
Loading...
(modèle #1997)
Photos de quelques modèles imprimés
Ce template produit des adaptateurs de tube, une entrée et une sortie (pouvant être aussi bien considérées comme mâle ou femelle).
Chacun des deux tubes est paramétrable. Il est possible de désaxer les deux raccords. De même chaque extrémité peut présenter un filet à l'extérieur, à l'intérieur, les deux ou aucun.
Des filets sont systématiquement intégrés à l'intérieur de l'adaptateur afin de faciliter le flux au niveau de la transition.
Notez qu'il convient de toujours prendre une marge : un tube de diamètre extérieur 50 mm n'entrera pas dans un tube de diamètre interne de 50 mm (d'autant plus en impression 3D).
Dans l'absolu, ce template peut aussi servir à générer des entonnoirs sur mesure, comme le modèle #1342.
Retrouvez davantage d'informations sur ce template dans l'article Nouveau template : Adaptateur de tubes en ligne .
Mots-clés: adaptateur de tube, raccord, réducteur, connecteur, coupleur, manchon, adaptateur droit, adaptateur de diamètre, adaptateur de tuyau, jonction de tube, raccord en ligne
Recherche rapide & Génération
Renseignez au moins un champ.
Si le modèle n'existe pas, la génération à la demande vous sera proposée.
Si le modèle n'existe pas, la génération à la demande vous sera proposée.
Autres informations
La transition correspond à l'interface de liaison entre les deux tubes. Elle détermine la longueur totale du raccord qui sera égale à la somme des longueurs des tubes + la longueur de la transition.
-
2025-07-19 (last model before revision: #1215) :
#1 side A length : decimal places has been updated to integer
#2 side A diameter : decimal places has been updated to integer
#4 side B length : decimal places has been updated to integer
#5 side B diameter : decimal places has been updated to integer
#7 transition length : decimal places has been updated to integer

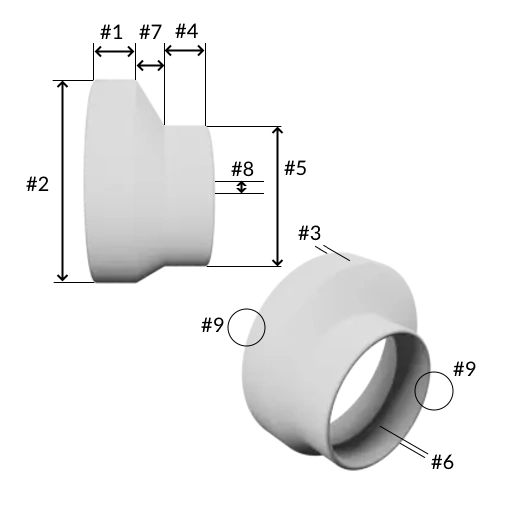

Illustration des paramètres
Catégories
Derniers modèles générés en ligne
Fichier STL Raccord de tube ⌀ 105-56 mm (Longueur : 100 mm) (📦 #10202)
1 objet(s) - format STL
Coupleur de tubes droit ⌀105 mm vers ⌀56 mm au format 3D STL. La longueur totale de ce connecteur est de 100 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de 35 mm, le plus petit de 35 mm également. Les extrémités possèdent un arrondi.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 35 | mm |
| diamètre extérieur côté A | 105 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 35 | mm |
| diamètre extérieur côté B | 56 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 30 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier STL Raccord ⌀ 105-55 mm (Longueur : 100 mm) (📦 #10201)
1 objet(s) - format STL
Jonction de tubes en ligne ⌀105 mm vers ⌀55 mm au format 3D STL. La longueur finale de ce raccord est de 100 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de manchon de 35 mm, le plus faible de 35 mm également. Les extrémités sont arrondies pour faciliter la connexion.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 35 | mm |
| diamètre extérieur côté A | 105 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 35 | mm |
| diamètre extérieur côté B | 55 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 30 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Raccord de tuyau ⌀ 104-54 mm (Longueur : 100 mm) (📦 #10200)
1 objet(s) - format STL
Manchon en ligne ⌀104 mm vers ⌀54 mm au format 3D STL. La longueur de cette jonction est de 100 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus grand diamètre présente une longueur de 35 mm, le plus petit de 35 mm également. Les extrémités sont arrondies pour faciliter la connexion des tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 35 | mm |
| diamètre extérieur côté A | 104 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 35 | mm |
| diamètre extérieur côté B | 54 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 30 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Adaptateur de tube ⌀ 106-56 mm (Longueur : 100 mm) (📦 #10199)
1 objet(s) - format STL
Réducteur de tube ⌀106 mm vers ⌀56 mm au format STL. La longueur finale de ce réducteur est de 100 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de 35 mm, le plus faible de 35 mm également. Les extrémités sont arrondies.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 35 | mm |
| diamètre extérieur côté A | 106 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 35 | mm |
| diamètre extérieur côté B | 56 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 30 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier STL Raccord de tube ⌀ 104-56 mm (Longueur : 105 mm) (📦 #10198)
1 objet(s) - format STL
Réducteur de tube ⌀104 mm vers ⌀56 mm au format 3D STL. La longueur totale de ce raccord est de 105 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus grand diamètre présente une longueur de 40 mm, le plus faible de 40 mm également. Les extrémités possèdent un arrondi pour faciliter la connexion des tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 40 | mm |
| diamètre extérieur côté A | 104 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 56 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 25 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Raccord ⌀ 108-60 mm (Longueur : 105 mm) (📦 #10195)
1 objet(s) - format STL
Manchon en ligne ⌀108 mm vers ⌀60 mm au format STL. La longueur finale de ce connecteur est de 105 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus grand diamètre présente une longueur de 40 mm, le plus petit de 40 mm également. Les extrémités présentent un arrondi pour faciliter la connexion des deux tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 40 | mm |
| diamètre extérieur côté A | 108 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 60 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 25 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Raccord de tube ⌀ 110-60 mm (Longueur : 105 mm) (📦 #10192)
1 objet(s) - format STL
Manchon en ligne ⌀110 mm vers ⌀60 mm au format STL. La longueur totale de ce connecteur est de 105 mm. L'épaisseur des tubes est identique : 5 mm. Le tube de plus grand diamètre présente une longueur de 40 mm, le plus petit de 40 mm également. Les extrémités sont arrondies pour faciliter la connexion des tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 40 | mm |
| diamètre extérieur côté A | 110 | mm |
| épaisseur côté A | 5 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 60 | mm |
| épaisseur côté B | 5 | mm |
| longueur de la transition | 25 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier STL Adaptateur de tuyau ⌀ 100-60 mm (Longueur : 105 mm) (📦 #10191)
1 objet(s) - format STL
Adaptateur de tuyau droit ⌀100 mm vers ⌀60 mm au format STL. La longueur finale de ce raccord est de 105 mm. L'épaisseur des tubes est identique : 5 mm. Le tube de plus gros diamètre présente une longueur de manchon de 50 mm, le plus faible de 50 mm également. Les extrémités présentent un arrondi pour faciliter la connexion des deux tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 50 | mm |
| diamètre extérieur côté A | 100 | mm |
| épaisseur côté A | 5 | mm |
| longueur côté B | 50 | mm |
| diamètre extérieur côté B | 60 | mm |
| épaisseur côté B | 5 | mm |
| longueur de la transition | 5 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier STL Raccord ⌀ 74-57 mm (Longueur : 55 mm) (📦 #10166)
1 objet(s) - format STL
Raccord en ligne ⌀74 mm vers ⌀57 mm au format 3D STL. La longueur finale de ce coupleur est de 55 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de manchon de 25 mm, le plus petit de 25 mm également. Les deux axes des tubes sont décentrés de 8 mm. Les extrémités sont arrondies pour faciliter la connexion des tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 25 | mm |
| diamètre extérieur côté A | 74 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 25 | mm |
| diamètre extérieur côté B | 57 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 5 | mm |
| décalage d'axe | 8 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Raccord de tube ⌀ 74-57 mm (Longueur : 70 mm) (📦 #10165)
1 objet(s) - format STL
Manchon en ligne ⌀74 mm vers ⌀57 mm au format STL. La longueur de cet adaptateur est de 70 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de 25 mm, le plus faible de 25 mm également. Les deux axes des tubes sont décalés de 8 mm. Les extrémités sont arrondies pour faciliter la connexion.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 25 | mm |
| diamètre extérieur côté A | 74 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 25 | mm |
| diamètre extérieur côté B | 57 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 20 | mm |
| décalage d'axe | 8 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier STL Adaptateur ⌀ 61-41 mm (Longueur : 31 mm) (📦 #10163)
1 objet(s) - format STL
Raccord de tubes ⌀61 mm vers ⌀41 mm au format 3D STL. La longueur de ce coupleur est de 31 mm. Le tube de plus grand diamètre possède une épaisseur de 20 mm et une longueur de 19 mm. Le tube de plus petit diamètre possède une épaisseur de 17.5 mm et une longueur de 7 mm. Les extrémités sont brutes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 19 | mm |
| diamètre extérieur côté A | 61 | mm |
| épaisseur côté A | 20 | mm |
| longueur côté B | 7 | mm |
| diamètre extérieur côté B | 41 | mm |
| épaisseur côté B | 17.5 | mm |
| longueur de la transition | 5 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Adaptateur de tube ⌀ 61-41 mm (Longueur : 31 mm) (📦 #10162)
1 objet(s) - format STL
Raccord de tubes ⌀61 mm vers ⌀41 mm au format 3D STL. La longueur totale de ce réducteur est de 31 mm. L'épaisseur des tubes est identique : 20 mm. Le tube de plus gros diamètre présente une longueur de 19 mm, le plus petit de 7 mm. Les extrémités ne présentent pas d'arrondi.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 19 | mm |
| diamètre extérieur côté A | 61 | mm |
| épaisseur côté A | 20 | mm |
| longueur côté B | 7 | mm |
| diamètre extérieur côté B | 41 | mm |
| épaisseur côté B | 20 | mm |
| longueur de la transition | 5 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Adaptateur ⌀ 90-61 mm (Longueur : 112 mm) (📦 #10159)
1 objet(s) - format STL
Jonction de tubes en ligne ⌀90 mm vers ⌀61 mm au format STL. La longueur totale de ce raccord est de 112 mm. L'épaisseur des tubes est identique : 4 mm. Le tube de plus grand diamètre présente une longueur de 77 mm, le plus faible de 30 mm. Les extrémités ne présentent pas d'arrondi.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 77 | mm |
| diamètre extérieur côté A | 90 | mm |
| épaisseur côté A | 4 | mm |
| longueur côté B | 30 | mm |
| diamètre extérieur côté B | 61 | mm |
| épaisseur côté B | 4 | mm |
| longueur de la transition | 5 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier STL Raccord de tuyau ⌀ 124-96 mm (Longueur : 151 mm) (📦 #10154)
1 objet(s) - format STL
Raccord droit de tubes ⌀124 mm vers ⌀96 mm au format STL. La longueur de cette jonction est de 151 mm. Le tube de plus gros diamètre présente une épaisseur de 3 mm et une longueur de 25 mm. Le tube de plus petit diamètre possède une épaisseur de 9 mm et une longueur de 63 mm. Les extrémités présentent un arrondi à l'intérieur pour faciliter la connexion des deux tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 25 | mm |
| diamètre extérieur côté A | 124 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 63 | mm |
| diamètre extérieur côté B | 96 | mm |
| épaisseur côté B | 9 | mm |
| longueur de la transition | 63 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Raccord ⌀ 155-125 mm (Longueur : 90 mm) (📦 #10151)
1 objet(s) - format STL
Coupleur de tubes droit ⌀155 mm vers ⌀125 mm au format STL. La longueur finale de ce manchon est de 90 mm. L'épaisseur des tubes est identique : 2 mm. Le tube de plus gros diamètre présente une longueur de manchon de 35 mm, le plus faible de 30 mm. Les extrémités ne présentent pas d'arrondi.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 35 | mm |
| diamètre extérieur côté A | 155 | mm |
| épaisseur côté A | 2 | mm |
| longueur côté B | 30 | mm |
| diamètre extérieur côté B | 125 | mm |
| épaisseur côté B | 2 | mm |
| longueur de la transition | 25 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Adaptateur ⌀ 51-38 mm (Longueur : 100 mm) (📦 #10135)
1 objet(s) - format STL
Réducteur de tube ⌀51 mm vers ⌀38 mm au format 3D STL. La longueur de cet adaptateur est de 100 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus grand diamètre présente une longueur de 40 mm, le plus petit de 40 mm également. Les extrémités ne présentent pas d'arrondi.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 40 | mm |
| diamètre extérieur côté A | 51 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 38 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 20 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier STL Raccord ⌀ 150-125 mm (Longueur : 90 mm) (📦 #10133)
1 objet(s) - format STL
Manchon en ligne ⌀150 mm vers ⌀125 mm au format STL. La longueur totale de ce réducteur est de 90 mm. Le tube de plus gros diamètre possède une épaisseur de 2 mm et une longueur de manchon de 35 mm. Le tube de plus petit diamètre possède une épaisseur de 2.5 mm et une longueur de 30 mm. Les extrémités sont brutes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 35 | mm |
| diamètre extérieur côté A | 150 | mm |
| épaisseur côté A | 2 | mm |
| longueur côté B | 30 | mm |
| diamètre extérieur côté B | 125 | mm |
| épaisseur côté B | 2.5 | mm |
| longueur de la transition | 25 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Adaptateur de tube ⌀ 47-25 mm (Longueur : 90 mm) (📦 #10118)
1 objet(s) - format STL
Connecteur de tubes droit ⌀47 mm vers ⌀25 mm au format STL. La longueur de ce connecteur est de 90 mm. L'épaisseur des tubes est identique : 2 mm. Le tube de plus grand diamètre présente une longueur de manchon de 40 mm, le plus faible de 40 mm également. Les extrémités ne présentent pas d'arrondi.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 40 | mm |
| diamètre extérieur côté A | 47 | mm |
| épaisseur côté A | 2 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 25 | mm |
| épaisseur côté B | 2 | mm |
| longueur de la transition | 10 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier STL Adaptateur de tuyau ⌀ 161-122 mm (Longueur : 90 mm) (📦 #10117)
1 objet(s) - format STL
Connecteur de tubes ⌀161 mm vers ⌀122 mm au format STL. La longueur de ce connecteur est de 90 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de 30 mm, le plus petit de 30 mm également. Les axes des tubes sont décentrés de 19.4 mm. Les extrémités sont brutes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 161 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 30 | mm |
| diamètre extérieur côté B | 122 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 30 | mm |
| décalage d'axe | 19.4 | mm |
| filet sur les extrémités | aucun filet |
Fichier STL Adaptateur de tube ⌀ 161-122 mm (Longueur : 90 mm) (📦 #10116)
1 objet(s) - format STL
Adaptateur de tuyau ⌀161 mm vers ⌀122 mm au format STL. La longueur de cette jonction est de 90 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus grand diamètre présente une longueur de manchon de 30 mm, le plus faible de 30 mm également. Les extrémités sont brutes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 161 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 30 | mm |
| diamètre extérieur côté B | 122 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 30 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier STL Raccord ⌀ 150-100 mm (Longueur : 160 mm) (📦 #10109)
1 objet(s) - format STL
Adaptateur de tuyau en ligne ⌀150 mm vers ⌀100 mm au format 3D STL. La longueur totale de ce connecteur est de 160 mm. L'épaisseur des tubes est identique : 5 mm. Le tube de plus gros diamètre présente une longueur de 30 mm, le plus faible de 30 mm également. Les extrémités ne sont pas arrondies.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 150 | mm |
| épaisseur côté A | 5 | mm |
| longueur côté B | 30 | mm |
| diamètre extérieur côté B | 100 | mm |
| épaisseur côté B | 5 | mm |
| longueur de la transition | 100 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Adaptateur de tuyau ⌀ 186-113 mm (Longueur : 163 mm) (📦 #10098)
1 objet(s) - format STL
Raccord droit de tubes ⌀186 mm vers ⌀113 mm au format 3D STL. La longueur de ce manchon est de 163 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de manchon de 90 mm, le plus faible de 40 mm. Les axes des tubes sont décentrés de 33 mm. Les extrémités présentent un arrondi pour faciliter la connexion.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 90 | mm |
| diamètre extérieur côté A | 186 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 113 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 33 | mm |
| décalage d'axe | 33 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier STL Adaptateur de tuyau ⌀ 120-56 mm (Longueur : 120 mm) (📦 #10069)
1 objet(s) - format STL
Coupleur de tubes ⌀120 mm vers ⌀56 mm au format 3D STL. La longueur finale de cette jonction est de 120 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus gros diamètre présente une longueur de manchon de 30 mm, le plus petit de 60 mm. Les deux axes des tubes sont décentrés de 30 mm. Les extrémités possèdent un arrondi à l'intérieur pour faciliter la connexion des deux tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 120 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 60 | mm |
| diamètre extérieur côté B | 56 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 30 | mm |
| décalage d'axe | 30 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Raccord de tuyau ⌀ 120-56 mm (Longueur : 130 mm) (📦 #10068)
1 objet(s) - format STL
Coupleur de tubes en ligne ⌀120 mm vers ⌀56 mm au format 3D STL. La longueur totale de cet adaptateur est de 130 mm. L'épaisseur des tubes est identique : 3 mm. Le tube de plus grand diamètre présente une longueur de 30 mm, le plus petit de 60 mm. Les axes des tubes sont décentrés de 6 mm. Les extrémités possèdent un arrondi à l'intérieur pour faciliter la connexion des tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 120 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 60 | mm |
| diamètre extérieur côté B | 56 | mm |
| épaisseur côté B | 3 | mm |
| longueur de la transition | 40 | mm |
| décalage d'axe | 6 | mm |
| filet sur les extrémités | filet à l'in... |
Fichier 3D STL Raccord de tube ⌀ 155-129 mm (Longueur : 85 mm) (📦 #10066)
1 objet(s) - format STL
Adaptateur de tuyau en ligne ⌀155 mm vers ⌀129 mm au format STL. La longueur de cet adaptateur est de 85 mm. L'épaisseur des tubes est identique : 2.5 mm. Le tube de plus grand diamètre présente une longueur de 30 mm, le plus faible de 30 mm également. Les extrémités ne sont pas arrondies.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 155 | mm |
| épaisseur côté A | 2.5 | mm |
| longueur côté B | 30 | mm |
| diamètre extérieur côté B | 129 | mm |
| épaisseur côté B | 2.5 | mm |
| longueur de la transition | 25 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Adaptateur de tube ⌀ 203-116 mm (Longueur : 120 mm) (📦 #10059)
1 objet(s) - format STL
Manchon droit ⌀203 mm vers ⌀116 mm au format 3D STL. La longueur de cette jonction est de 120 mm. Le tube de plus grand diamètre possède une épaisseur de 3 mm et une longueur de manchon de 30 mm. Le tube de plus faible diamètre possède une épaisseur de 2 mm et une longueur de 40 mm. Les extrémités ne présentent pas d'arrondi.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 203 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 116 | mm |
| épaisseur côté B | 2 | mm |
| longueur de la transition | 50 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier STL Adaptateur de tube ⌀ 205-116 mm (Longueur : 120 mm) (📦 #10058)
1 objet(s) - format STL
Coupleur de tubes en ligne ⌀205 mm vers ⌀116 mm au format 3D STL. La longueur finale de ce réducteur est de 120 mm. L'épaisseur des tubes est identique : 2 mm. Le tube de plus gros diamètre présente une longueur de 30 mm, le plus petit de 40 mm. Les extrémités ne sont pas arrondies.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 205 | mm |
| épaisseur côté A | 2 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 116 | mm |
| épaisseur côté B | 2 | mm |
| longueur de la transition | 50 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Adaptateur ⌀ 205-114 mm (Longueur : 120 mm) (📦 #10057)
1 objet(s) - format STL
Jonction de tubes en ligne ⌀205 mm vers ⌀114 mm au format 3D STL. La longueur finale de ce connecteur est de 120 mm. L'épaisseur des tubes est identique : 2 mm. Le tube de plus grand diamètre présente une longueur de 30 mm, le plus petit de 40 mm. Les extrémités ne sont pas arrondies.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 30 | mm |
| diamètre extérieur côté A | 205 | mm |
| épaisseur côté A | 2 | mm |
| longueur côté B | 40 | mm |
| diamètre extérieur côté B | 114 | mm |
| épaisseur côté B | 2 | mm |
| longueur de la transition | 50 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier 3D STL Raccord ⌀ 205-110 mm (Longueur : 90 mm) (📦 #10056)
1 objet(s) - format STL
Adaptateur de tuyau en ligne ⌀205 mm vers ⌀110 mm au format STL. La longueur totale de ce coupleur est de 90 mm. L'épaisseur des tubes est identique : 2 mm. Le tube de plus gros diamètre présente une longueur de manchon de 20 mm, le plus faible de 20 mm également. Les extrémités ne sont pas arrondies.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 20 | mm |
| diamètre extérieur côté A | 205 | mm |
| épaisseur côté A | 2 | mm |
| longueur côté B | 20 | mm |
| diamètre extérieur côté B | 110 | mm |
| épaisseur côté B | 2 | mm |
| longueur de la transition | 50 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Fichier STL Adaptateur de tuyau ⌀ 205-137 mm (Longueur : 90 mm) (📦 #10055)
1 objet(s) - format STL
Raccord droit de tubes ⌀205 mm vers ⌀137 mm au format 3D STL. La longueur de cet adaptateur est de 90 mm. Le tube de plus grand diamètre possède une épaisseur de 3 mm et une longueur de manchon de 20 mm. Le tube de plus faible diamètre présente une épaisseur de 5 mm et une longueur de 20 mm. Les extrémités sont brutes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 20 | mm |
| diamètre extérieur côté A | 205 | mm |
| épaisseur côté A | 3 | mm |
| longueur côté B | 20 | mm |
| diamètre extérieur côté B | 137 | mm |
| épaisseur côté B | 5 | mm |
| longueur de la transition | 50 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | aucun filet |
Connecter deux tuyaux de diamètres différents
Les adaptateurs de tube en ligne sur mesure sont conçus pour raccorder deux conduits de diamètres différents ou légèrement désaxés, selon les besoins d’un montage précis. Ils conviennent aussi bien au passage de liquides qu’à celui de l’air dans des systèmes de ventilation ou de soufflage. Ce type de pièce imprimable en 3D trouve sa place dans les ateliers, les laboratoires, les installations artisanales ou encore les réparations domestiques. Leur géométrie ajustée assure une jonction propre et étanche, sans collage ni serrage excessif, pour un résultat pratique et durable.
En fonction du projet, différents modèles peuvent être sélectionnés. Un adaptateur à forte réduction permet de raccorder deux tubes de tailles très éloignées tout en conservant une bonne solidité mécanique. Lorsqu’un décalage d'axe est nécessaire, un adaptateur avec décalage d’axe (offset) offre un ajustement précis entre deux conduites non alignées. Enfin, pour des diamètres presque identiques, un adaptateur à faible réduction assure une transition fluide et un maintien stable, sans déformation du tube.
Chaque modèle paramétrique est entièrement configurable : longueur du manchon, épaisseur des parois, diamètres d’entrée et de sortie, ou ajout d’arrondis pour faciliter l’emboîtement. Grâce à cette personnalisation, les adaptateurs de tube en ligne deviennent une solution polyvalente et économique, adaptée à tous les montages nécessitant un raccord précis et imprimable en 3D. Qu’il s’agisse d’un usage technique, d’un prototype ou d’un simple projet pratique, ces pièces sur mesure s’intègrent facilement à tout type de tuyauterie légère.
