En avant pour les Fichiers 3D de boîte à compartiment à la demande !
La génération à la demande de boîtes à compartiments arrivent sur iteration3D.fr !
Définissez le nombre de lignes et de colonnes, ajustez la longueur, la largeur et la hauteur des cases, choisissez l’épaisseur des murs… et obtenez la boîte dont vous aviez besoin depuis si longtemps...
Certaines combinaisons de paramètres permettent d’obtenir des formes originales, comme des cavités presque cylindriques.
Tout est prêt pour répondre à votre besoin et générer votre boîte idéale en quelques clics !
Et de deux !
Après les fichiers 3D de joints toriques à la demande, place aux boîtes à compartiments configurables !
C'est donc avec plaisir, et un peu de fierté, que nous vous annonçons ce nouveau template estival de Boîte à compartiments. Voilà ici un template sans doute davantage "grand public" que son predécesseur...
Boîte à compartiments ? C'est-à-dire ?

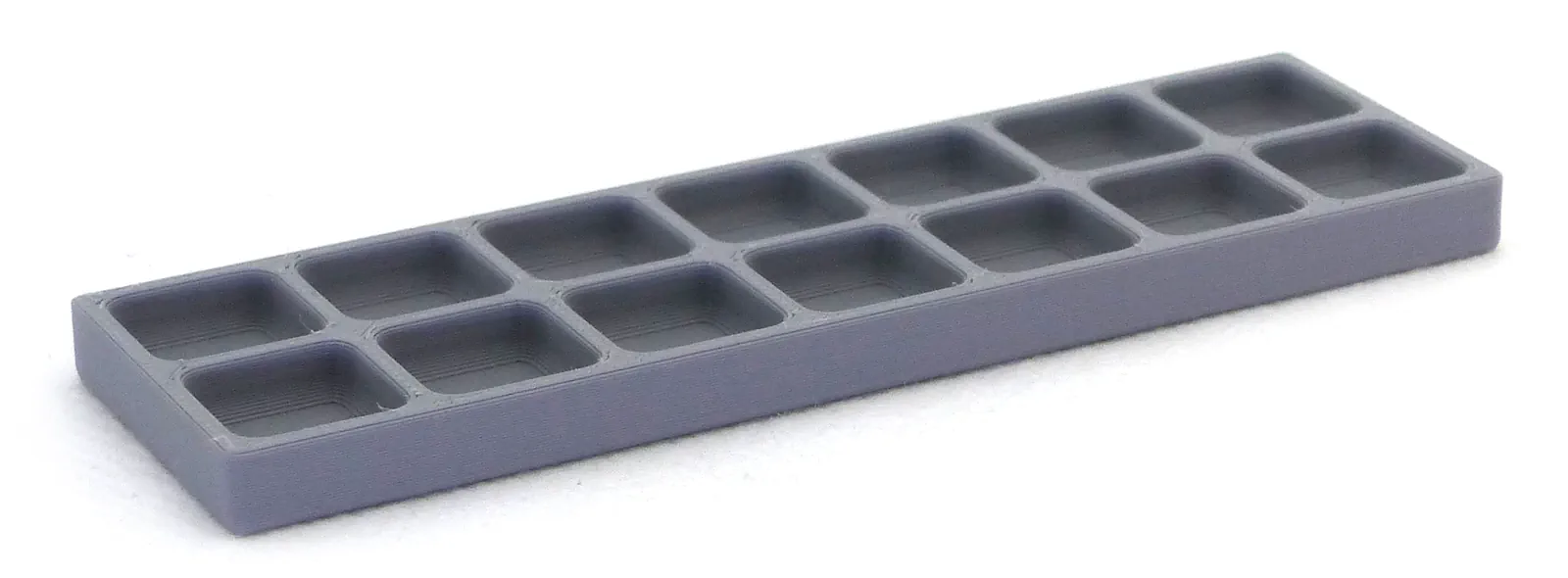

Ce template génère des fichiers 3D de boîtes composées de cavités définies selon un quadrillage, ou plus précisément d'un nombre de lignes et de colonnes. Les dimensions des cavités sont paramétrables :
- longueur
- largeur
- hauteur
Toutes les cavités possèdent ces dimensions. A noter que le paramètre hauteur concerne bien la hauteur des compartiments (leur profondeur) et non la hauteur totale de la boîte.
Le paramètre épaisseur des murs définit la largeur des séparateurs et du fond de la boîte. La hauteur de la boîte correspondra à la somme de l'épaisseur des murs (et donc du fond de la boîte) + la hauteur des compartiments.

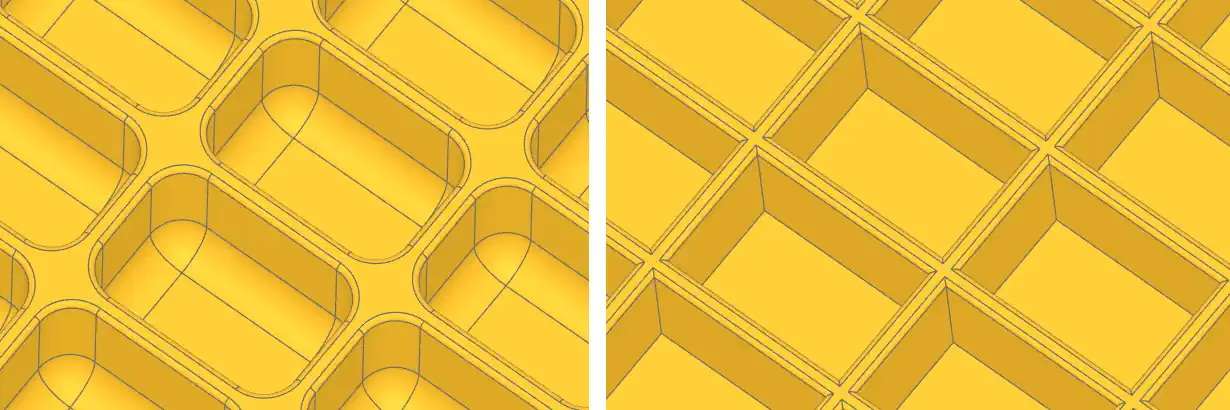

Le paramètre filet des compartiments permet d'ajouter des "arrondis" à l'interieur des compartiments. Les arêtes internes des cavités ne sont plus "franches" mais "lissées". Cela peut par exemple être utilisé pour faciliter la prise de petits objets logés dans les cases en les faisant glisser avec les doigts.
Vue dans OCP CAD Viewer
Pour finir, l'entiereté des arêtes de la boîte (y compris les arêtes des sommets des cavités) présente un filet de 0.8 mm. Ce paramètre n'est pas modifiable.
Quelque cas particuliers...
Il est possible de "jouer" avec les paramètres pour produire des formes "atypiques".

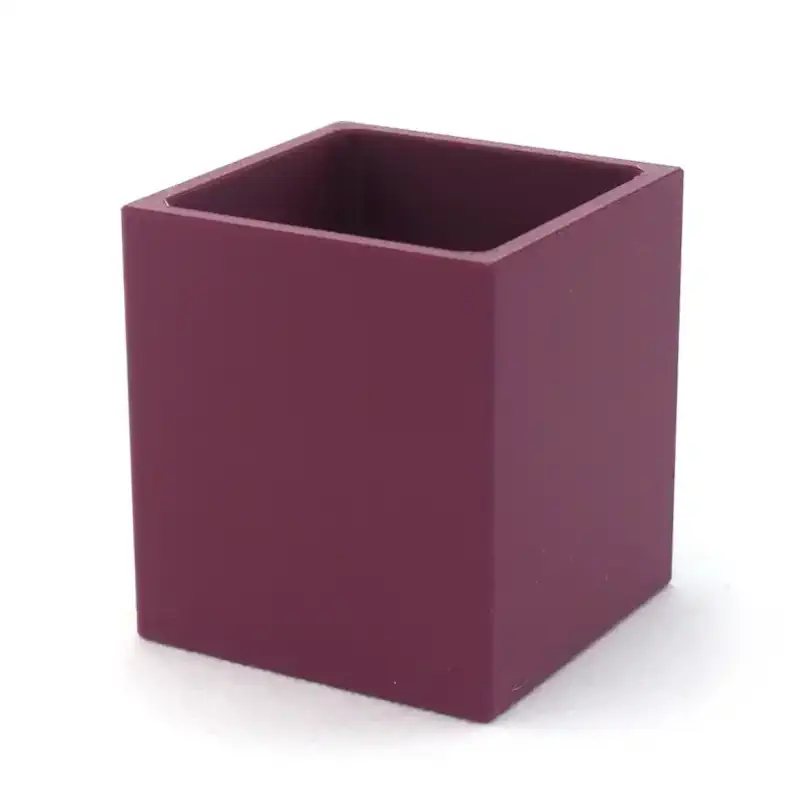

Boîte à compartiment peut aussi vouloir dire boîte à un seul compartiment ! Cela est possible en paramétrant 1 pour le nombre de colonnes et de lignes, CQFD.

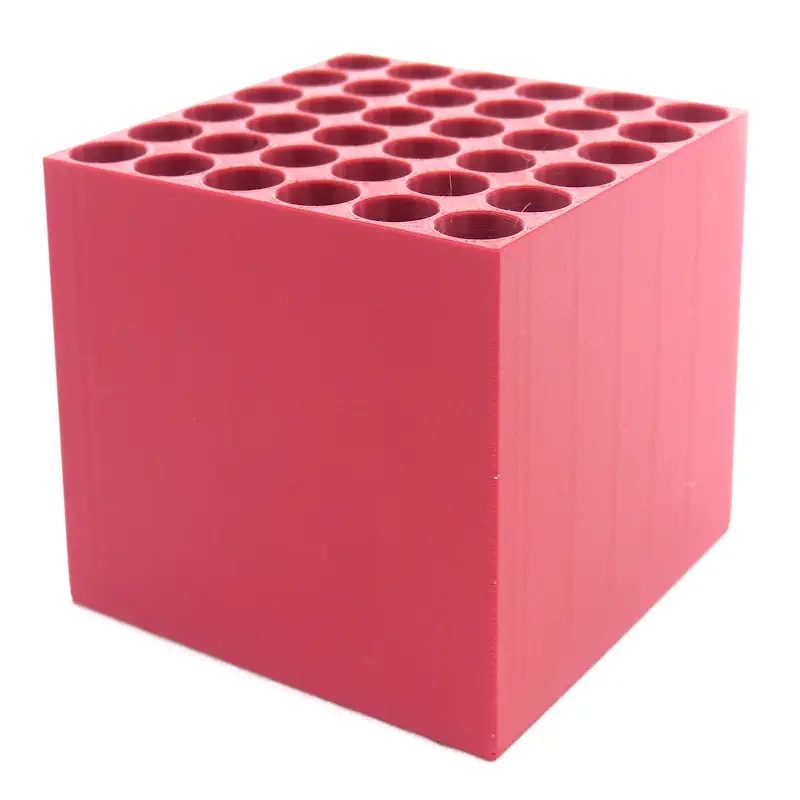

Nous avons vu par ailleurs que le paramètre filet permettait d'adoucir les arêtes internes des cavités. Il est alors possible d'obtenir des compartiments quasi-cylindriques en paramétrant des longueurs et largeurs de compartiments identiques et en y associant un filet de compartiment tout juste inférieur à la moitié des scompartiments.
Par exemple :
- longueur : 17 mm
- largeur : 17 mm
- filet : 8.4 mm
A vous de paramétrer !
Bonne nouvelle, la génération à la demande est disponible pour ce modèle ! Vous avez donc la possibilité de générer des modèles 3D de boîtes à compartimeents selon vos besoins.
A vous de paramétrer !
