Adaptateur de tube ⌀ 110-100 mm (Longueur : 225 mm) 📦#1479
Date de génération: 2025-08-30
Téléchargement du modèle
Gratuit- inline-tube-adapter-lenA110mm-_model1479-nb0_dd{id}.stl : 4.4 Mo
STL
Qualité du maillage :
0.05
0.05
Licence: CC BY - Creative commons
(attribution - usage commercial autorisé)
Valeurs pour ce modèle
Ce modèle a été généré par le template Adaptateur de tube en ligne, avec les valeurs suivantes:
| Paramètre du template | Valeur | Unité | Label | |
|---|---|---|---|---|
| #1 | longueur côté A | 110 | mm | lenA |
| #2 | diamètre extérieur côté A | 110 | mm | diA |
| #3 | épaisseur côté A | 5 | mm | thA |
| #4 | longueur côté B | 100 | mm | lenB |
| #5 | diamètre extérieur côté B | 100 | mm | diB |
| #6 | épaisseur côté B | 5 | mm | thB |
| #7 | longueur de la transition | 15 | mm | tra |
| #8 | décalage d'axe | 0 | mm | ofs |
| #9 | filet sur les extrémités | 1 | fil | |
Représentation des paramètres
La transition correspond à l'interface de liaison entre les deux tubes. Elle détermine la longueur totale du raccord qui sera égale à la somme des longueurs des tubes + la longueur de la transition.
Détail du paramètre #9 filet sur les extrémités :
- 0 : aucun filet
- 1 : filet à l'extérieur
- 2 : filet à l'intérieur
- 3 : filet à l'intérieur et à l'extérieur
Modèles 3D proches
Pour rechercher un modèle selon vos propres paramètres, rendez-vous sur la page du template Adaptateur de tube en ligne
Adaptateur de tube ⌀ 110-90 mm (Longueur : 215 mm) (📦 #1478)
1 objet(s) - format STL
Adaptateur de tube en ligne ⌀110 mm vers ⌀90 mm au format STL. La longueur totale de ce réducteur est de 215 mm. L'épaisseur des tubes est identique : 5 mm. Les extrémités sont arrondies à l'extérieur pour faciliter la connexion des deux tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 100 | mm |
| diamètre extérieur côté A | 110 | mm |
| épaisseur côté A | 5 | mm |
| longueur côté B | 100 | mm |
| diamètre extérieur côté B | 90 | mm |
| épaisseur côté B | 5 | mm |
| longueur de la transition | 15 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | 1 |

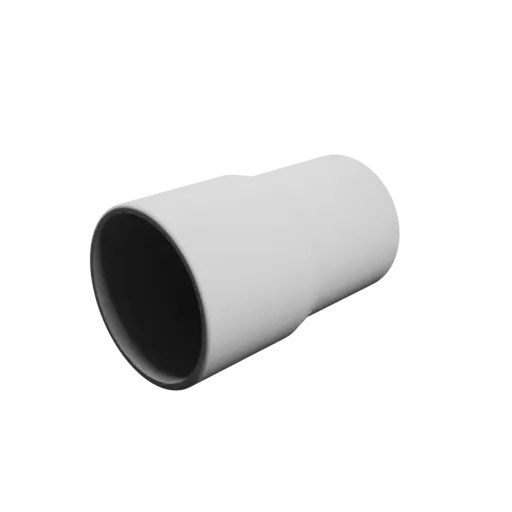

Adaptateur de tube ⌀ 111-100 mm (Longueur : 180 mm) (📦 #1551)
1 objet(s) - format STL
Adaptateur de tube ⌀111 mm vers ⌀100 mm au format STL. La longueur finale de ce réducteur est de 180 mm. L'épaisseur des tubes est identique : 5 mm. Les extrémités présentent un arrondi à l'extérieur pour faciliter la connexion des tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 80 | mm |
| diamètre extérieur côté A | 111 | mm |
| épaisseur côté A | 5 | mm |
| longueur côté B | 80 | mm |
| diamètre extérieur côté B | 100 | mm |
| épaisseur côté B | 5 | mm |
| longueur de la transition | 20 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | 1 |

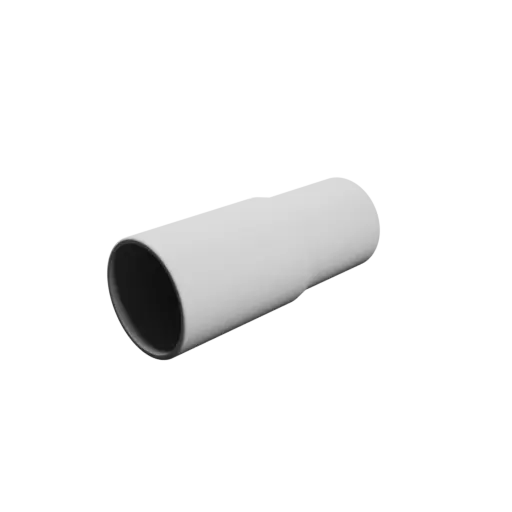

Adaptateur de tube ⌀ 110-100 mm (Longueur : 270 mm) (📦 #1477)
1 objet(s) - format STL
Raccord de tubes ⌀110 mm vers ⌀100 mm au format 3D STL. La longueur de ce manchon est de 270 mm. L'épaisseur des tubes est identique : 5 mm. Les extrémités sont arrondies à l'extérieur pour faciliter la connexion des deux tubes.
| Paramètre | Valeur | Unité |
|---|---|---|
| longueur côté A | 150 | mm |
| diamètre extérieur côté A | 110 | mm |
| épaisseur côté A | 5 | mm |
| longueur côté B | 100 | mm |
| diamètre extérieur côté B | 100 | mm |
| épaisseur côté B | 5 | mm |
| longueur de la transition | 20 | mm |
| décalage d'axe | 0 | mm |
| filet sur les extrémités | 1 |

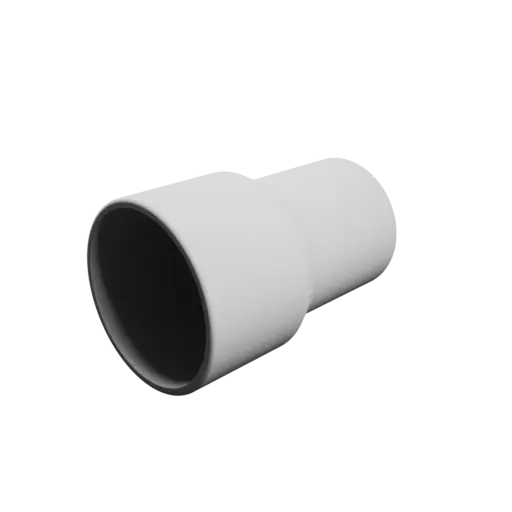

Adaptateur de tube ⌀ 111-90 mm (Longueur : 170 mm) (📦 #1550)
