Premier template multicolore !
Encore une nouvelle étape pour iteration3d.fr !

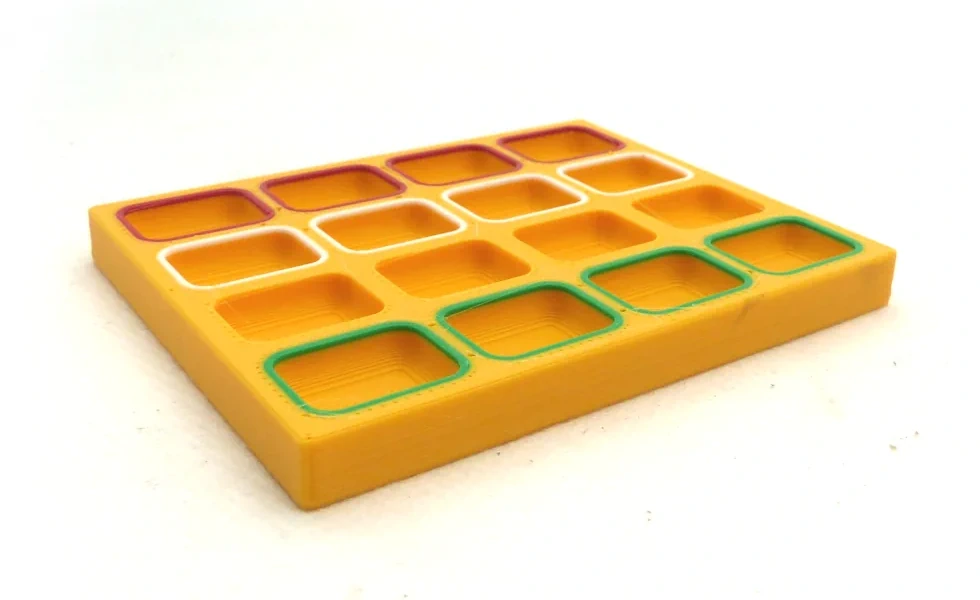

Le premier template multicolore fait son apparition pour générer des boîtes à compartiments avec bagues colorées sur chaque ligne.
Nombre de compartiments, dimensions, filets ou non, et désormais séquence de couleurs : tout est personnalisable.
Ce modèle a été conçu pour tirer parti des imprimantes 3D multi-filaments, tout en limitant les changements de filaments à l'essentiel.
La plateforme franchit un cap vers des modèles plus poussés, techniques et adaptés aux nouvelles machines.
À vous de jouer !
Nouvelle étape pour la plateforme avec la publication du premier template multicolore ! Il est maintenant possible de personnsaliser une boîte multicompartiments avec bagues de couleur. Ce nouveau template est une évolution du template boîte à compartiments.
Multicolore ?
Le monde de l'impression 3D a été récemment boulversé par la mise sur le marché de machines capables d'imprimer rapidement et proprement avec plusieurs bobines et donc plusieurs matériaux et/ou couleurs. Cela a très largement élargi le champ des possibles dans le domaine de l'impression 3D.
Imprimer plusieurs matériaux et/ou couleurs nécessite l'utilisation de plusieurs fichiers 3D que le trancheur 3D transformera en chemin pour la ou les têtes d'impression. La plateforme iteration3d.fr avait déjà accueilli des modèles 3D multi-fichiers avec les templates boîte ronde avec couvercle et boîtier avec couvercle vissé. Mais les modèles multicolores ne nécessitent pas seulement une juxtaposition de designs 3D. Ces modèles doivent être "ajustés" les uns par rapport aux autres. Nous ne rentrerons pas ici dans les détails mais il convient que chaque modèle soit correctement positionnés sur les axes X, Y et Z, l'un par rapport à l'autre. Pour faire simple et imager les propos, un ou plusieurs fichiers 3D peuvent se retrouver volontairement "dans le vide".

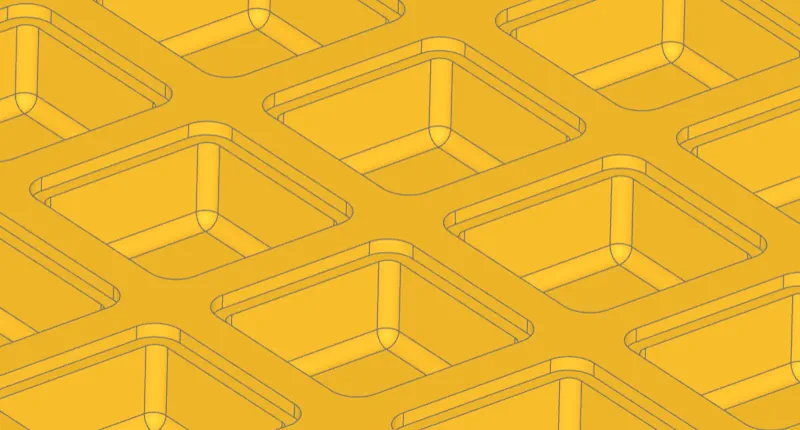

Design des collerettes
Il aurait été possible de "colorer" l'entièreté de chacune des cavités. En modélisation, rien n'est impossible, ou presque. Mais cela aurait augmenter le nombre de couches avec plusieurs changement de couleurs. Or, tout utilisateur d'une imprimante 3D multi-couleurs sait que couche multicolore rime avec augmentation des temps de d'impression et de la quantité de matière perdue (déchets), variable d'une imprimante à une autre.
Il a donc été fait le choix de réaliser uniquement des bagues de couleurs aux sommets des cavités. Pour être précis chaque bague présente une profondeur de 1 mm et une épaisseur de 1 mm. L'identification colorée de chaque ligne de couleur reste suffisamment claire.
Veuillez notez que toutes les cases d'une même ligne auront la même couleur.
Définir la séquence de couleurs
Vous pouvez donc à présent générer des boîtes à compartiments colorés sur demande. Les paramètres parlent d'eux-mêmes mais une attention particulière doit être portée sur le paramètre #8 couleurs des lignes. En effet, afin d'éviter autant que possible des doublons dans les modèles 3D générés, un patron de séquence a été mis en place. Voici les règles à respecter sans quoi le moteur de génération retournera une erreur :
- chaque lettre représente une couleur de ligne
- la séquence est composée de lettres majuscules
- la séquence doit comporter autant de lettres que de lignes
- la première lettre est forcément le A
- chaque lettre qui suit doit, soit :
- être identique à la précédente (ex : AA)
- être celle suivante (ex : AB)
- avoir déjà été utilisée avant dans la séquence (ex : ABA) ou être la suivante d'une déjà utilisée (ex : ABAC)
Cela peut paraîrte complexe, mais rassurez-vous le moteur vous indiquera si la sééquence n'est pas bonne. Prenons le cas d'une boîte avec 3 lignes. Par exemple, les séquences suivantes seront valides :
- AAA
- ABC
- AAB
- ABA
- ABB
Seront rejetées par exemple les séquences suivantes :
- AB (trop courte)
- ACB (mauvais ordre)
- ABD (le D ne suit pas le B)
- BCD (ne commence pas par A)
- ABBA (trop longue)
Quelques exemples

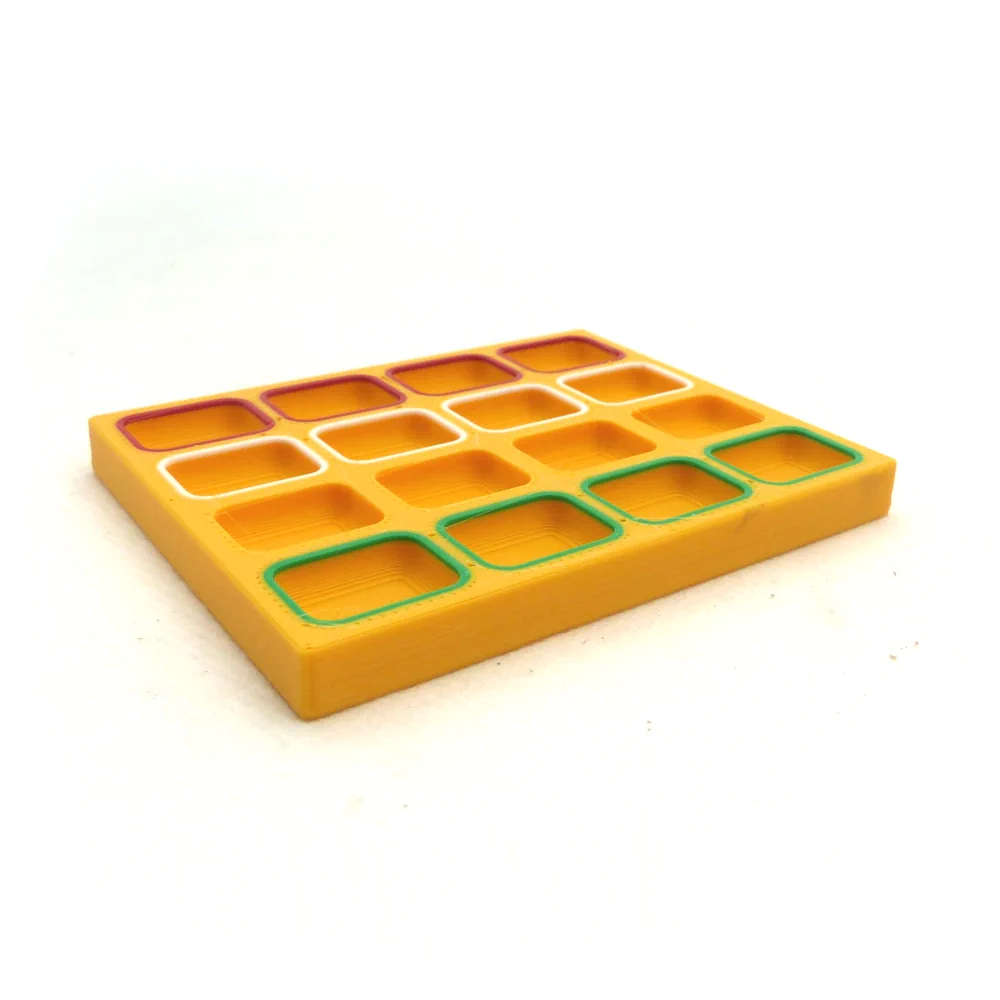

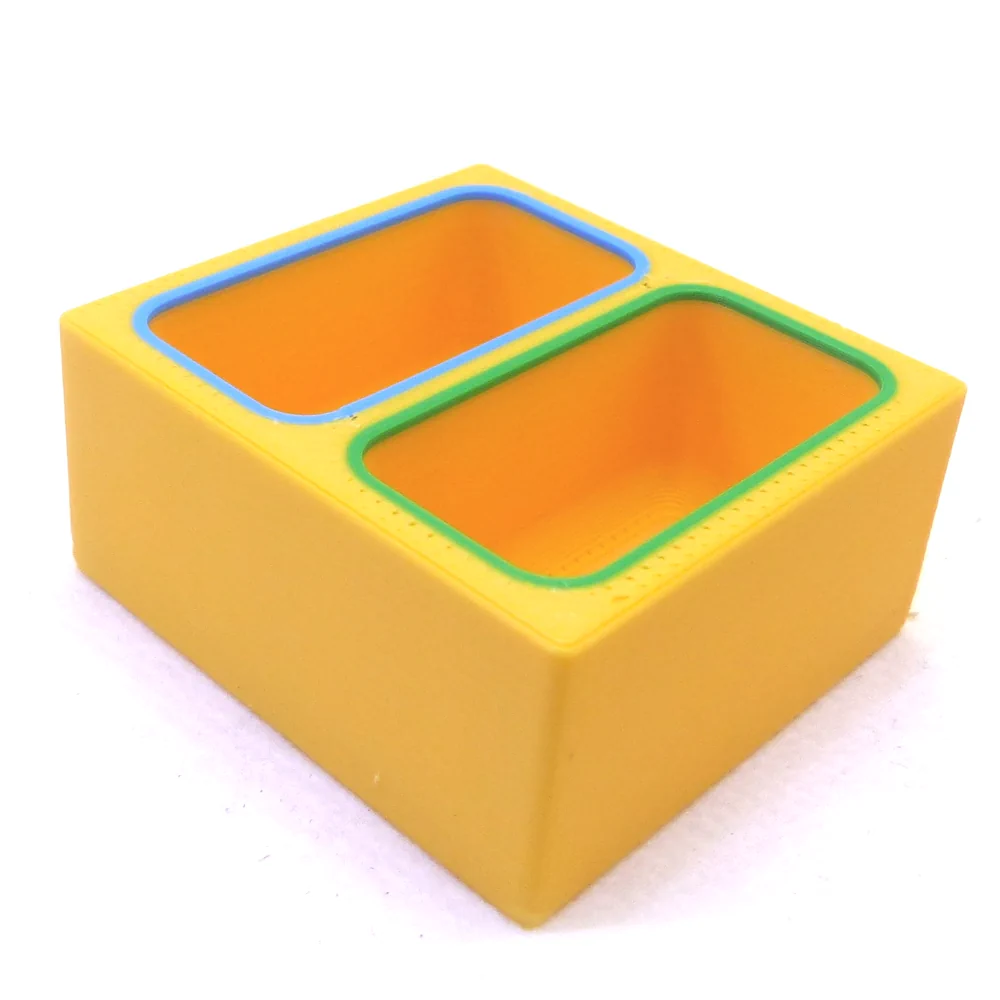

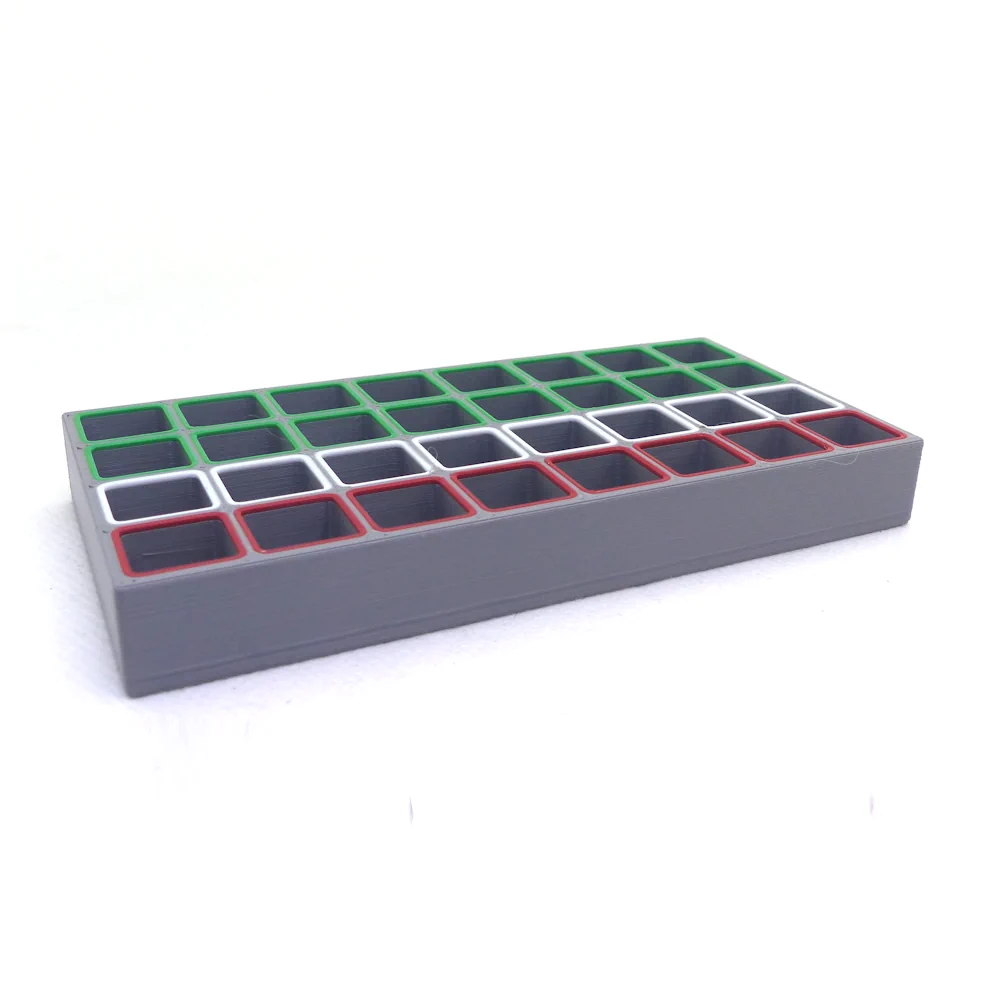

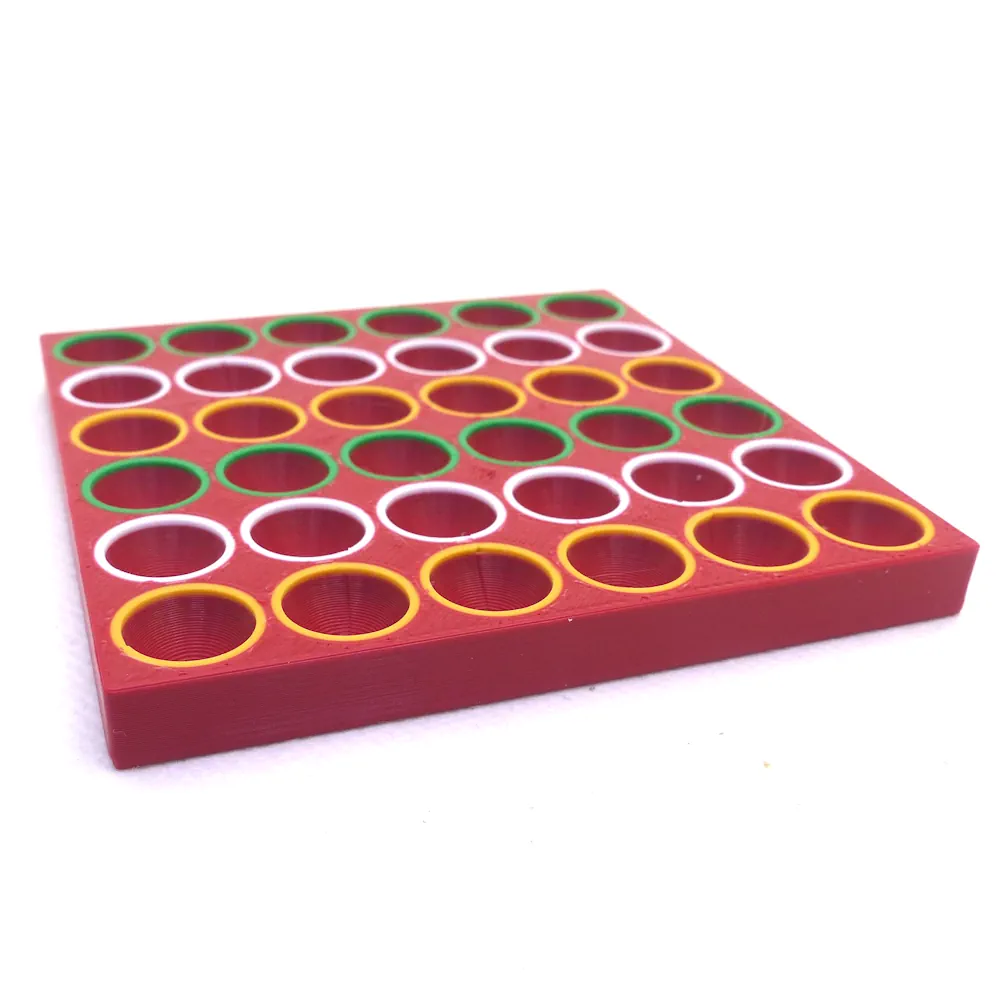

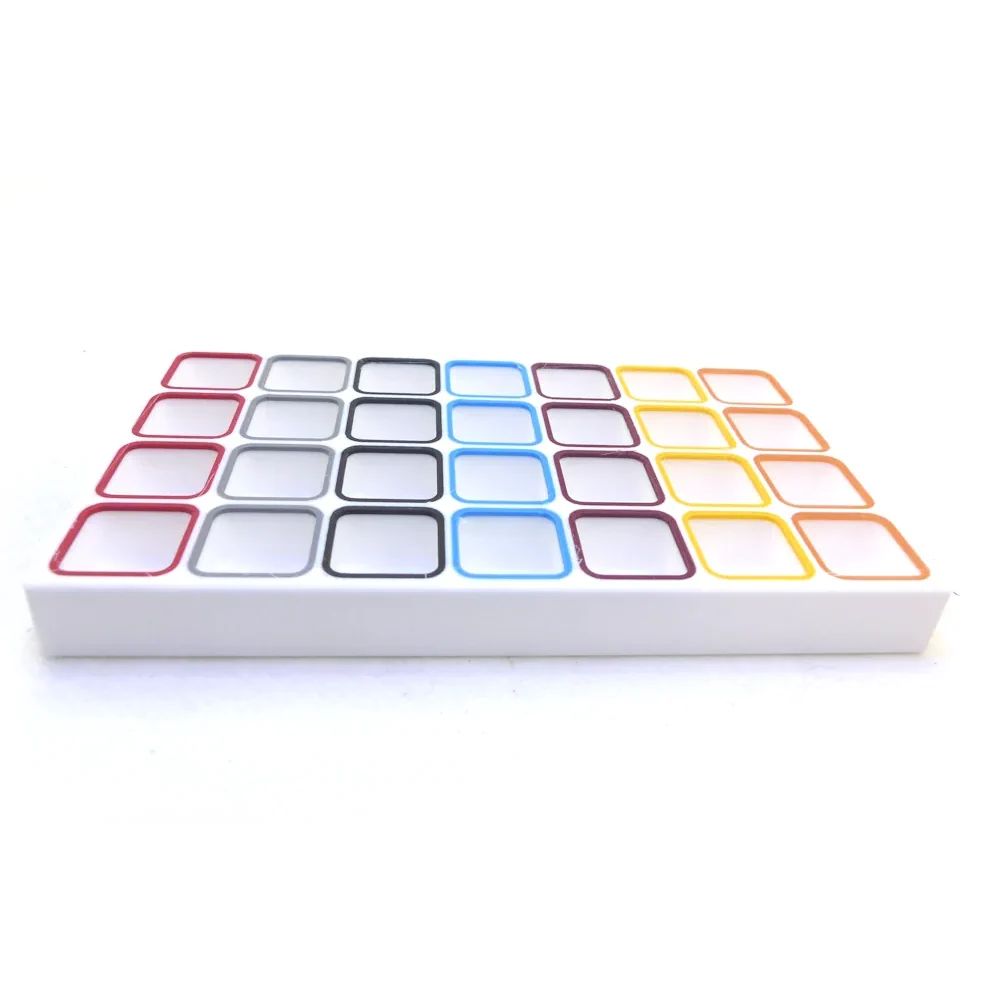

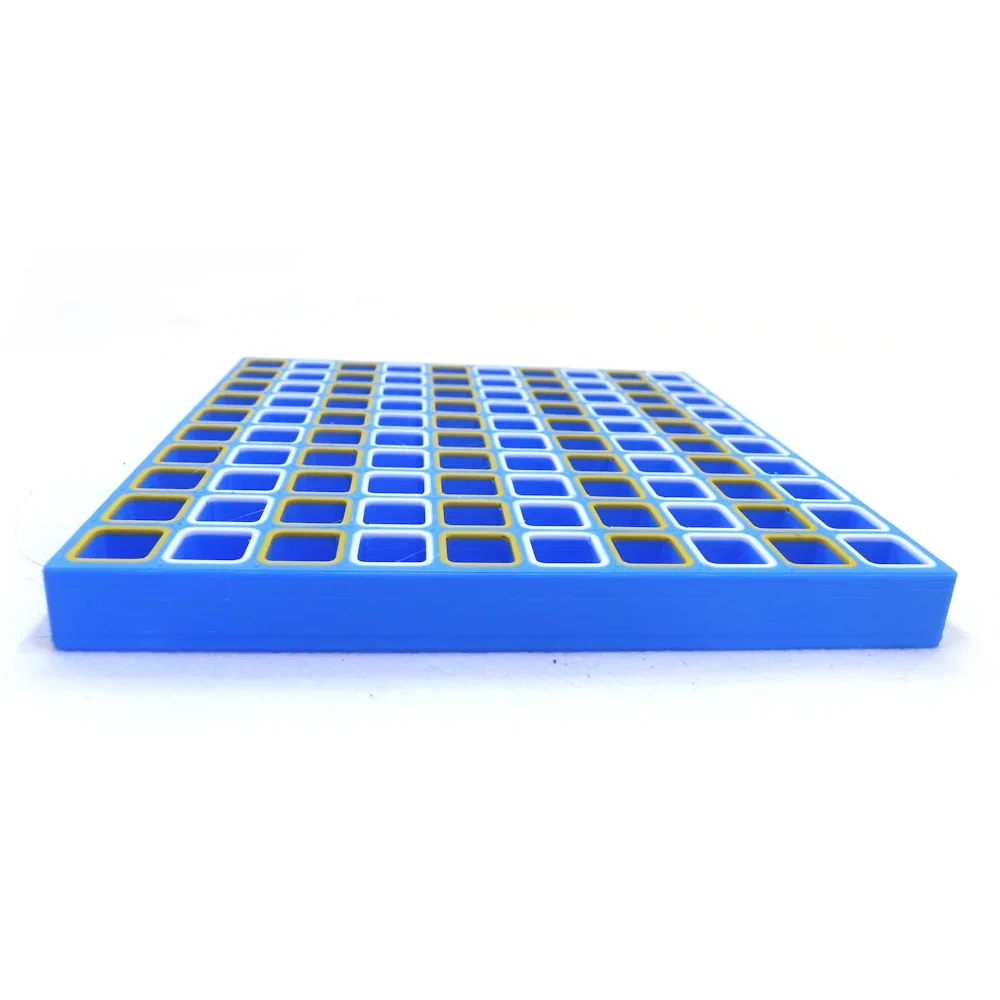

Voici quelques exemples de modèles générés par ce template :
