Un template plus complexe...

2025-07-03 Catégorie: Nouveaux templates Sylvain

Nouvelle avancée pour iteration3d.fr !

Un nouveau template plus complexe permet désormais de générer des boîtiers avec couvercle vissé, entièrement personnalisables.

Dimensions, hauteur du couvercle, épaisseur des parois, marges d'ajustement, niveaux d’aération… chaque paramètre est configurable pour un résultat adapté à votre besoin.

Ce modèle introduit aussi la gestion de l’assemblage par vis, avec un ajustement possible du fût.

Iteration3d poursuit sa progression vers des modèles techniques multi-éléments, configurables à la demande.

À vous de générer le vôtre !

En ce début de mois de juillet, on s'attaque à un modèle plus complexe avec la génération à la demande d'un boîtier avec couvercle à visser  !

Pourquoi plus complexe ?

La plateforme passe les haies les unes après les autres. Le précédent template de Génération à la demande d'une boîte ronde avec couvercle ouvrait la marche vers des modèles possédant plusieurs objets formant un tout.

Mais il s'agissait là, avouons-le, d'un modèle somme toute assez "basique". Avec ce nouveau template de boîtier avec couvercle vissé, on a affaire à un modèle plus poussé, plus travaillé. Voyons sans attendre ce que nous propose ce template.

Le template en détail

Comme son nom l'indique, ce template produit des boîtiers composés de deux éléments : la base et le couvercle. Ces deux parties sont liées par 4 vis M3 à 6 pans creux et tête cylindrique (DIN 912).

On retrouve assez logiquement les paramètres de base :

  • Longueur
  • Largeur
  • Hauteur

Il est également possible de définir l'épaisseur des parois et la hauteur du couvercle seul. Notez que la paroi haute du couvercle fera toujours 5mm, de quoi loger les têtes de vis.

Notez bien que les paramètres longueur et largeur correspondent aux dimensions extérieures. Partons du principe que vous souhaitez un logement intérieur de 80x60 mm et des parois de 3 mm. Il faudra alors paramétrer une longueur (extérieure) de 86 (80+3+3) mm et une largeur de 66 mm.

Suivent ensuite des paramètres intéressants : la marge d'insertion et la marge pour le logement des vis. Tout imprimeur 3D sait que les dimensions finales mesurées sur l'objet 3D ont très souvent tendance à être inférieures aux dimensions théoriques. Et cela peut varier d'un matériau à l'autre. C'est la raison pour laquelle la marge d'insertion permettra d'affiner le jeu d'emboîtement. Dans le même esprit la marge dédiée aux logements des vis permet un ajustement de manière à ce que le pas de vis creuse la matière, mais pas trop. A noter que ce paramètre peut être négatif. Pour en finir avec les vis, un léger chanfrein est appliqué sur l'origine des orifices de la base du boîtier afin de faciliter leur insertion.

Et le meilleur pour la fin, deux paramètres permettent l'application d'aération.

Le paramètre niveau d'aération permet de choisir le niveau d'aération souhaité. A 0, aucun évidement ne sera réalisé, et donc aucune aération. A 10, on est au niveau le plus élevé, le maximum d'évidements possible sera modélisé. Tout cela est calculé par le moteur de génération.

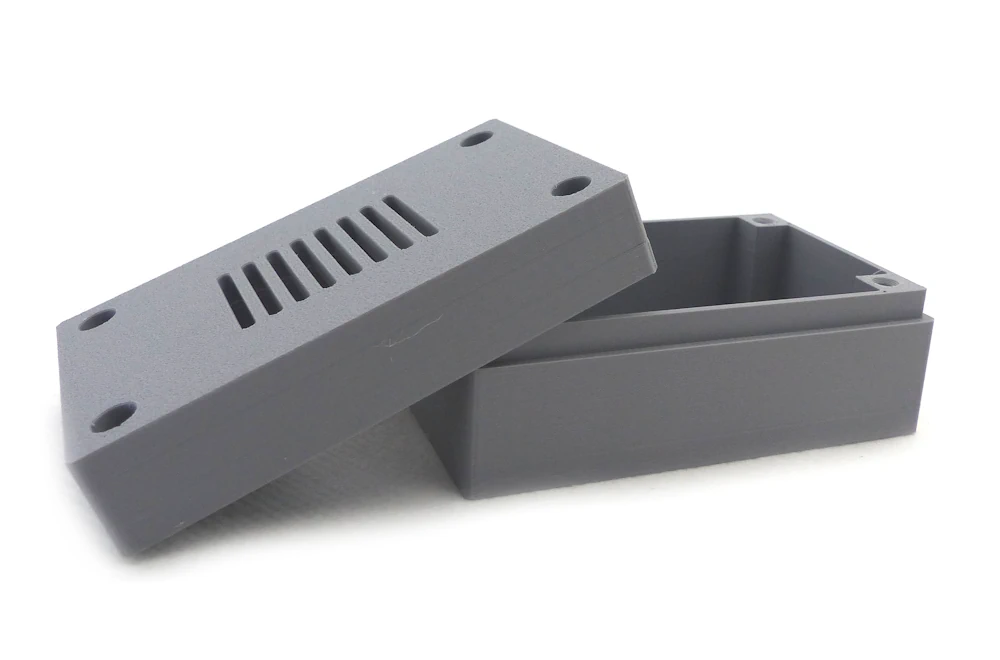

Boîtier avec couvercle 80×50×35 mm (Modèle #1131)
Boîtier avec couvercle 80×50×35 mm (Modèle #1131)

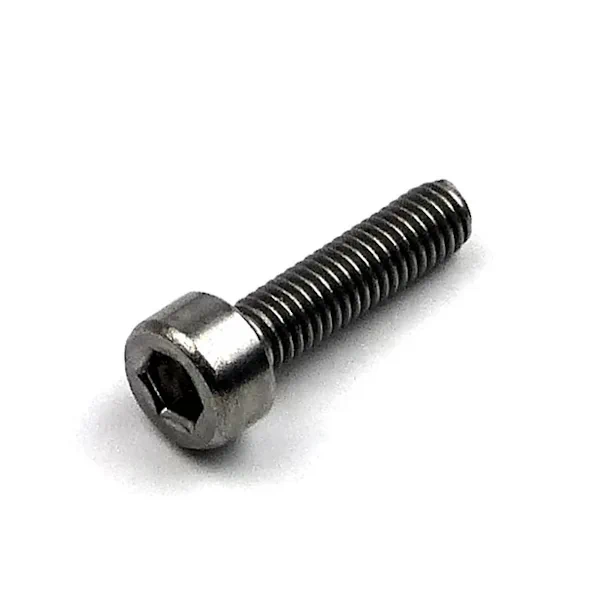

Vis M3 6 pans creux à tête cylindrique (DIN 912)
Vis M3 6 pans creux à tête cylindrique (DIN 912) nécessaire pour l'assemblage

Le paramètre zone(s) d'aération permet de définir où les évidements sont réalisés :

Pour finir, et pour l'esthétique, un léger chanfrein est réalisé sur les 4 coins du boîtier.

On vous avait dit que ce template était plus poussé !

Quelques exemples

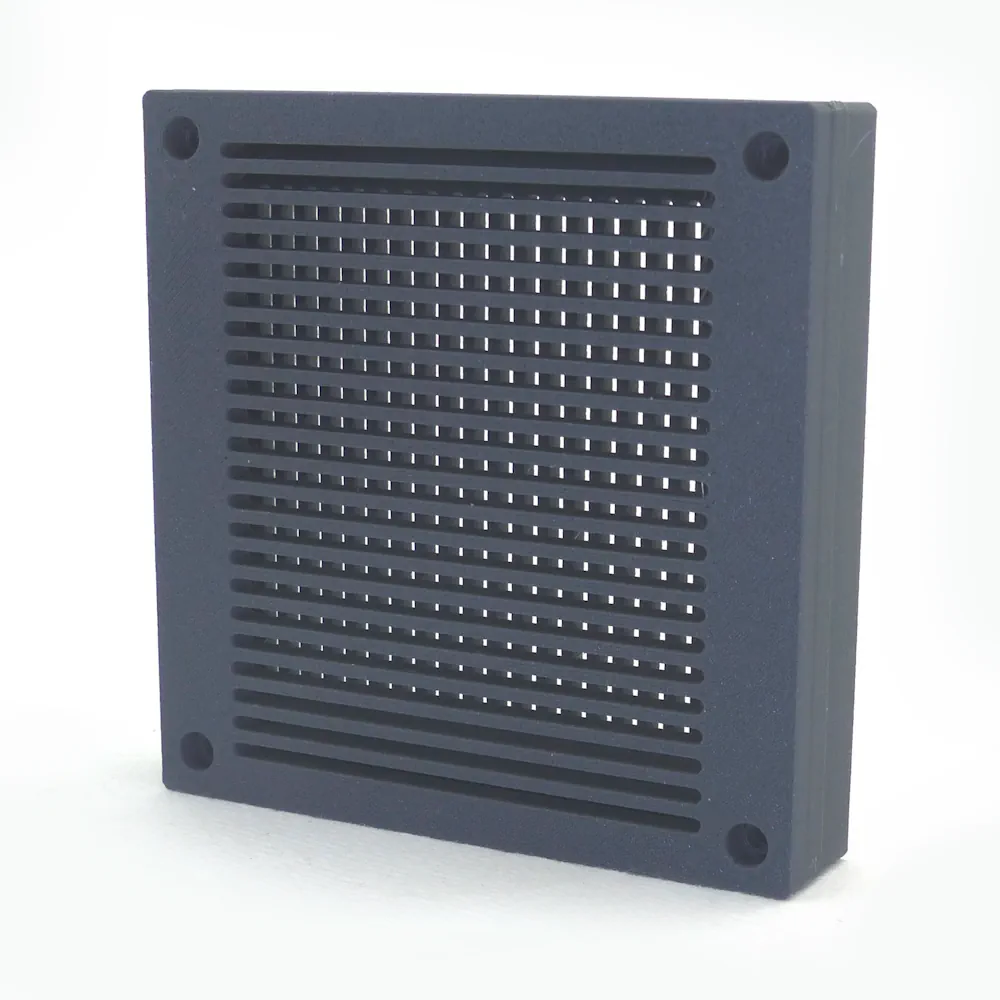

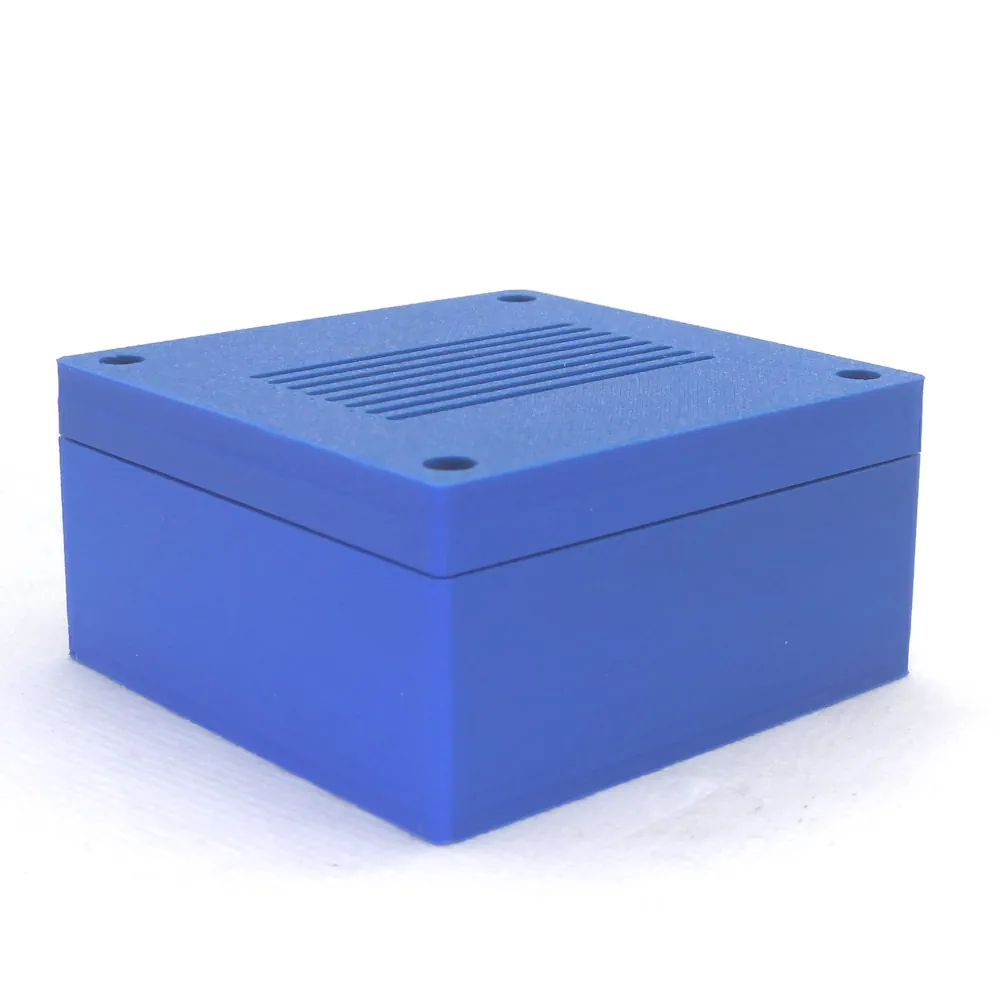

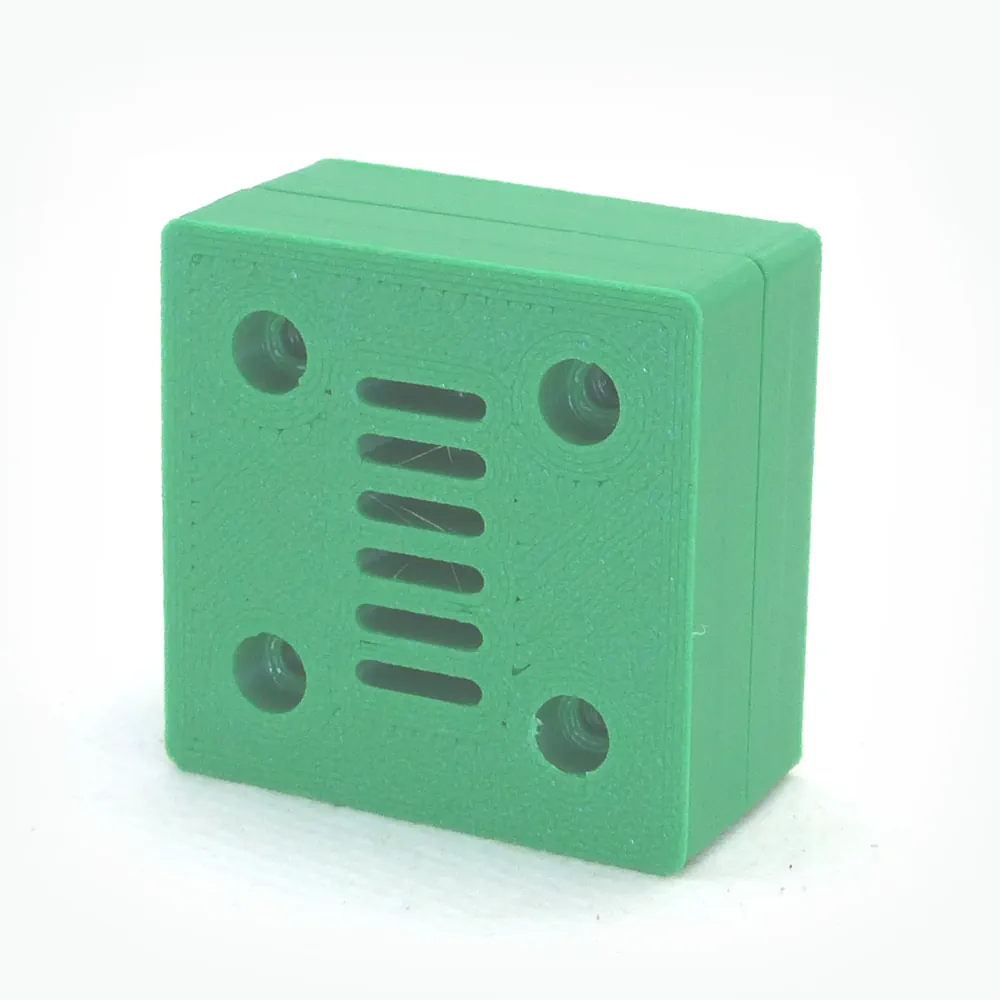

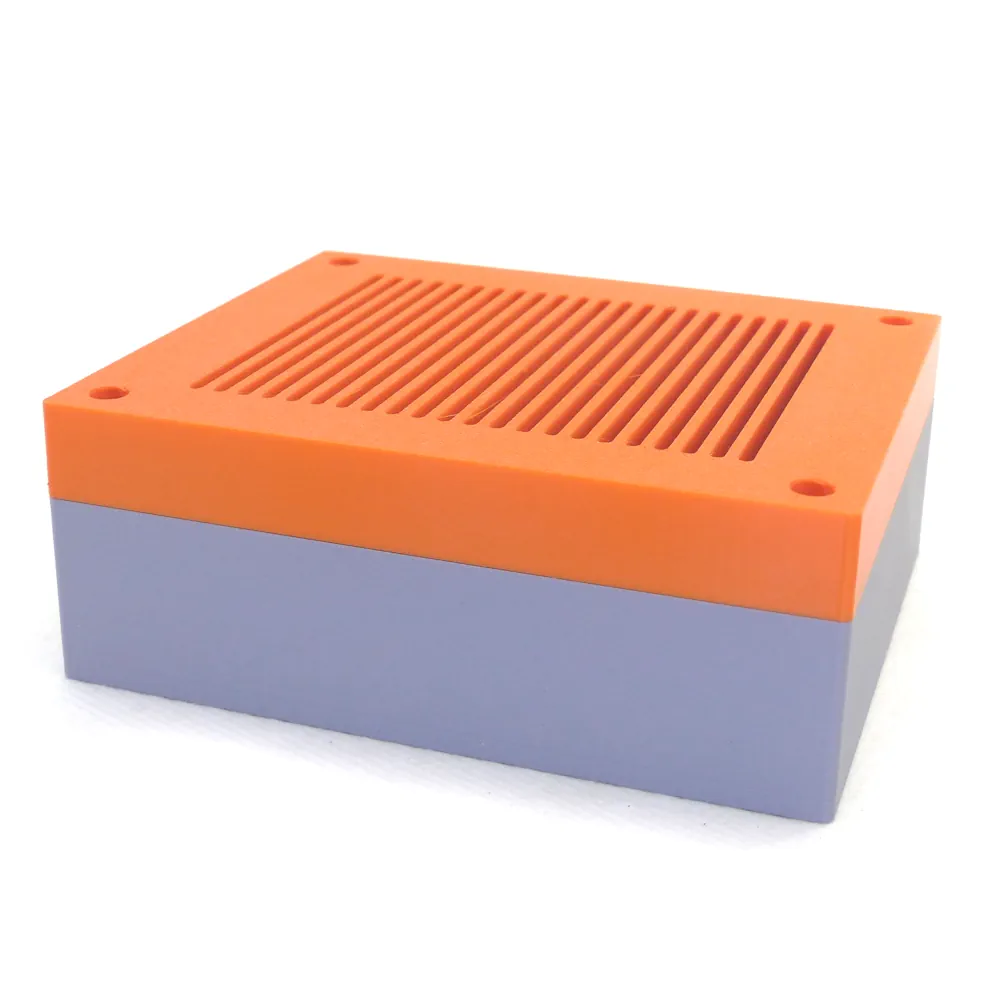

Voici quelques exemples de boîtiers à couvercle vissé généré par la plateforme :

A vous de prendre la main pour générer le boîtier tant attendu !
